通带频率DC~9.8GHz, 11-26.5GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 9.8 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 11-26.5 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W |
| 工作温度 | -40~+70℃设计保证 |

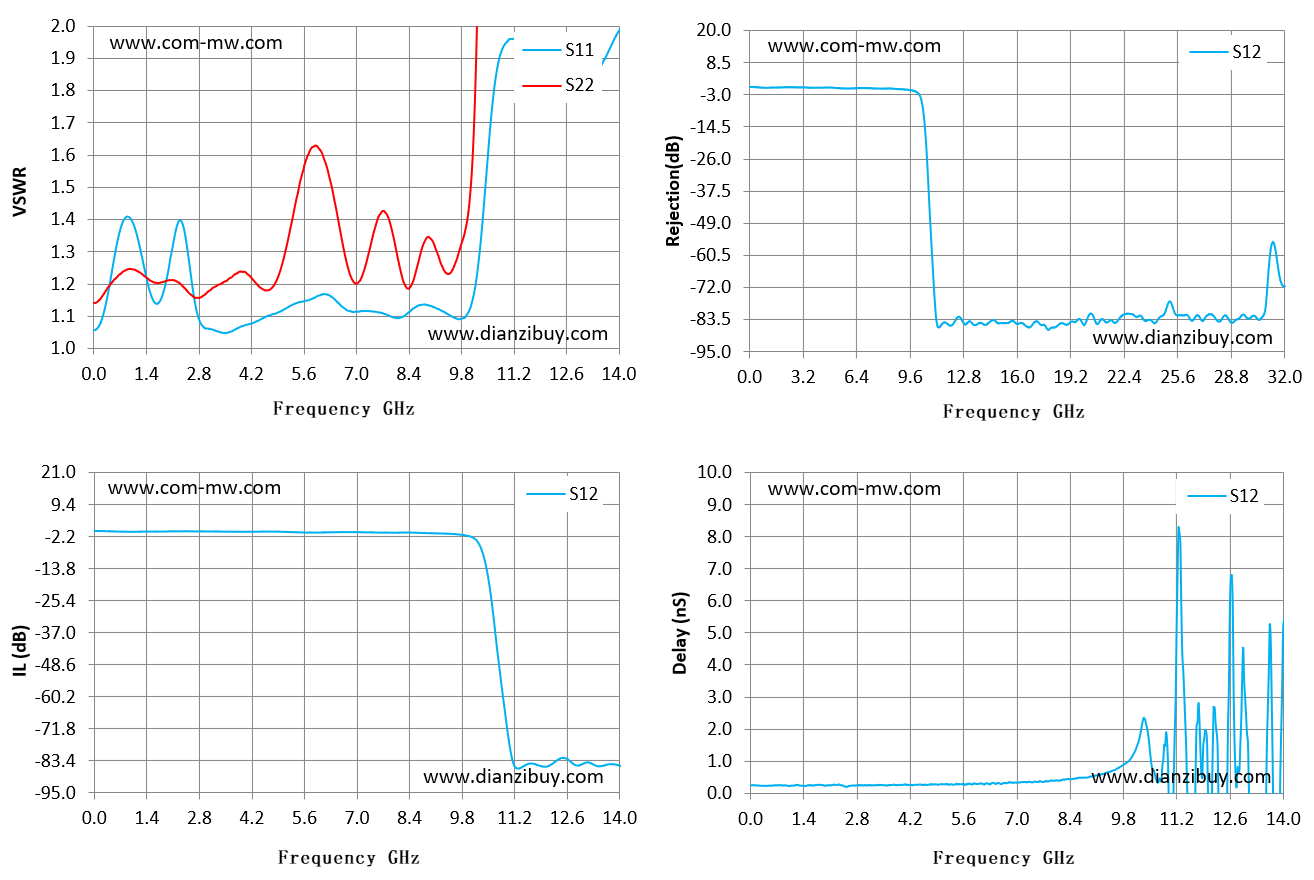

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.06 | 1.14 | -0.07 | 0.25 |
| 1 | 1.4 | 1.25 | -0.36 | 0.23 |
| 2 | 1.24 | 1.21 | -0.24 | 0.25 |
| 3 | 1.06 | 1.17 | -0.25 | 0.26 |
| 4 | 1.07 | 1.24 | -0.34 | 0.27 |
| 5 | 1.12 | 1.25 | -0.36 | 0.28 |
| 6 | 1.16 | 1.62 | -0.63 | 0.3 |
| 7 | 1.12 | 1.2 | -0.49 | 0.33 |
| 8 | 1.1 | 1.35 | -0.68 | 0.39 |
| 9 | 1.13 | 1.34 | -0.89 | 0.54 |
| 10 | 1.11 | 1.42 | -1.94 | 1.09 |
| 11 | 1.95 | 34.53 | -70.06 | -0.45 |
| 12 | 1.9 | 68.13 | -85.6 | 1.62 |
| 13 | 1.8 | 131.29 | -84.78 | 3.01 |
| 14 | 1.98 | 182.93 | -85.2 | 5.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
