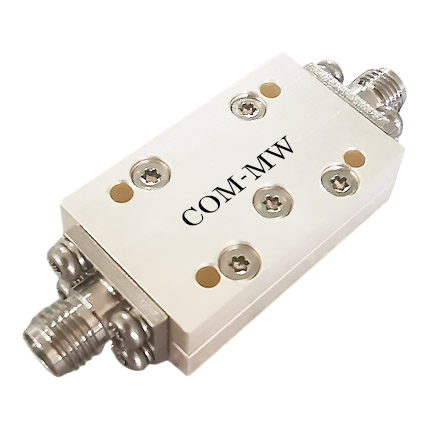

通带频率DC~12GHz, 14-32GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 12 | GHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 14-32 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 2 | |||
| 回波损耗 | / | / | dB |

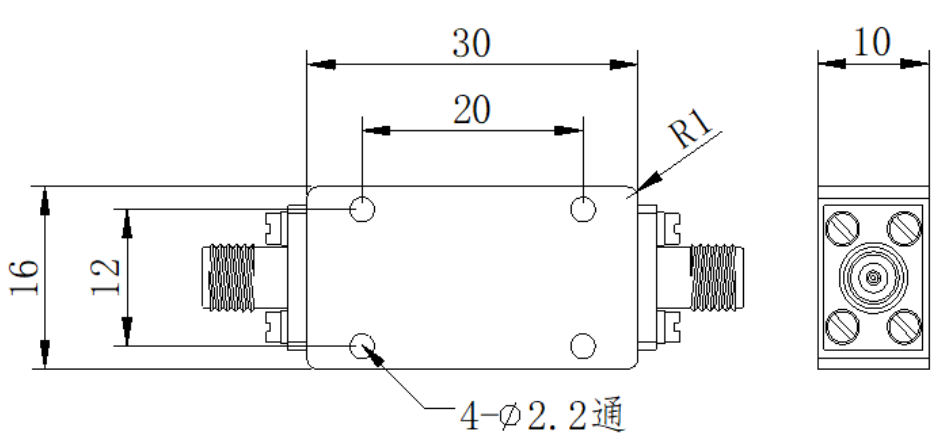

| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

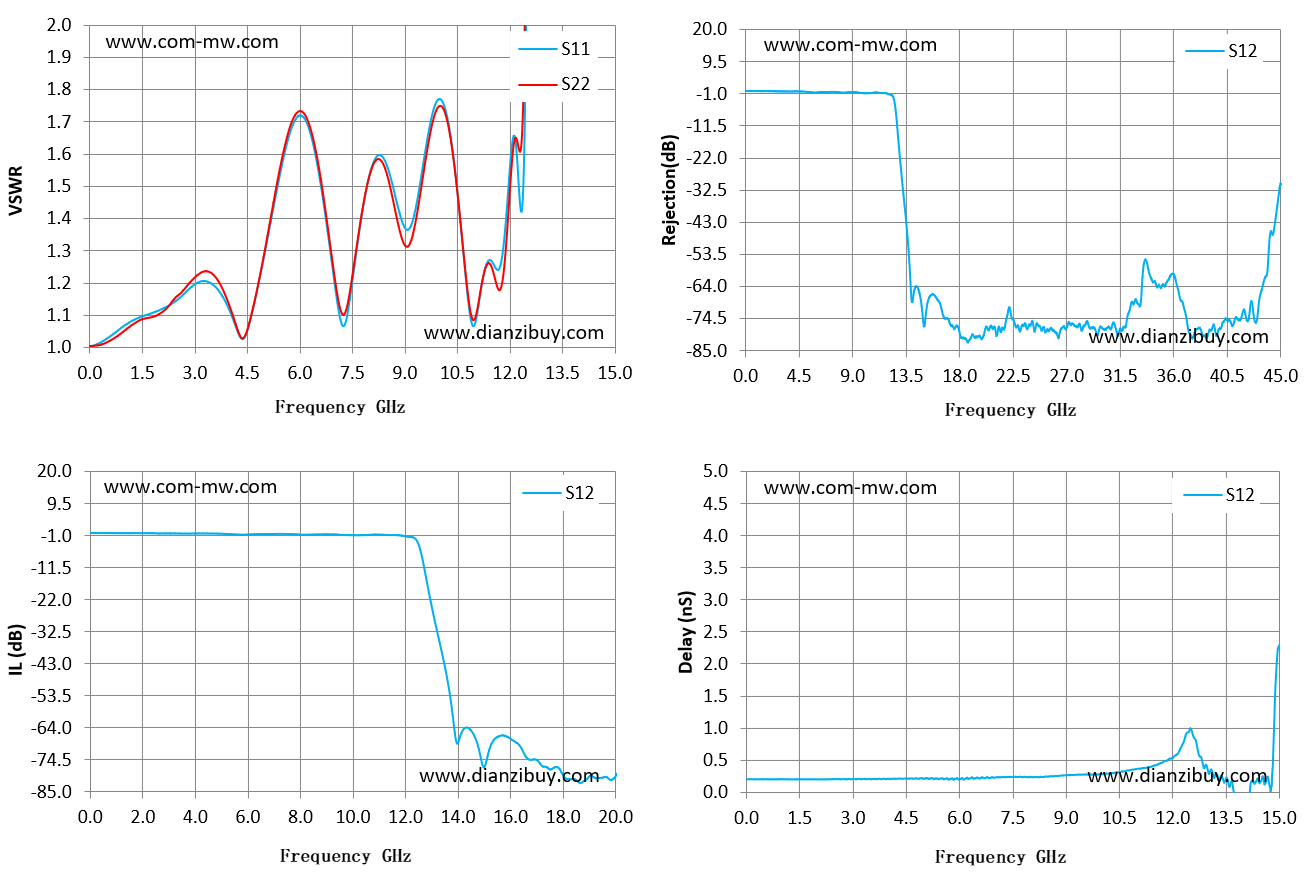

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -0.02 | 0.21 |
| 1.07 | 1.07 | 1.06 | -0.08 | 0.21 |
| 2.14 | 1.12 | 1.11 | -0.1 | 0.2 |
| 3.21 | 1.21 | 1.23 | -0.19 | 0.21 |
| 4.29 | 1.03 | 1.04 | -0.2 | 0.22 |
| 5.36 | 1.5 | 1.51 | -0.47 | 0.22 |
| 6.43 | 1.61 | 1.62 | -0.41 | 0.22 |
| 7.5 | 1.2 | 1.22 | -0.35 | 0.24 |
| 8.57 | 1.54 | 1.5 | -0.54 | 0.25 |
| 9.64 | 1.64 | 1.61 | -0.67 | 0.28 |
| 10.71 | 1.26 | 1.26 | -0.6 | 0.34 |
| 11.79 | 1.29 | 1.2 | -0.8 | 0.5 |
| 12.86 | 21.63 | 24.92 | -17.69 | 0.41 |
| 13.93 | 47.28 | 35.86 | -67.98 | -1.32 |
| 15 | 59.98 | 18.18 | -76.96 | 2.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
