通带频率DC~10MHz, 带外抑制16-400MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 10 | MHz |
| 通带损耗 | / | / | 4 | dB | ||
| 带外抑制 | 16-400 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

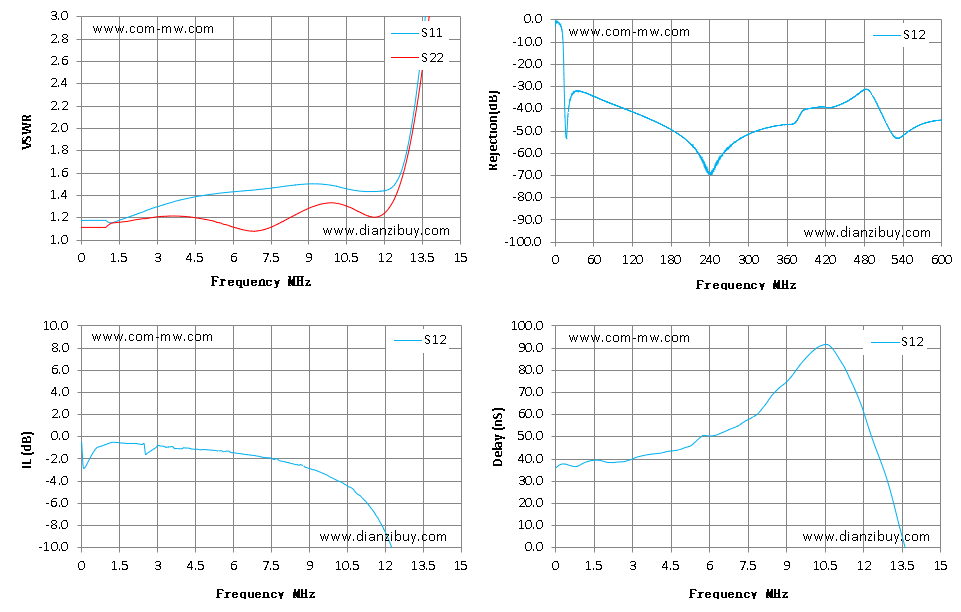

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.18 | 1.11 | -0.47 | -0.47 | 36.05 |
| 1 | 1.18 | 1.11 | -0.69 | -0.69 | 37.47 |
| 2 | 1.22 | 1.18 | -0.6 | -0.6 | 38.52 |
| 3 | 1.3 | 1.21 | -0.96 | -0.96 | 39.82 |
| 4 | 1.36 | 1.21 | -1.08 | -1.08 | 42.53 |
| 5 | 1.41 | 1.18 | -1.18 | -1.18 | 44.95 |
| 6 | 1.43 | 1.12 | -1.43 | -1.43 | 50.4 |
| 8 | 1.48 | 1.17 | -2.24 | -2.24 | 61.99 |
| 9 | 1.5 | 1.28 | -2.83 | -2.83 | 74.31 |
| 10 | 1.49 | 1.33 | -3.79 | -3.79 | 88.21 |
| 11 | 1.44 | 1.25 | -5.26 | -5.26 | 86.18 |
| 12 | 1.44 | 1.23 | -8.35 | -8.35 | 62.71 |
| 13 | 1.9 | 1.82 | -15.86 | -15.86 | 28.21 |
| 14 | 3.98 | 3.5 | -29.13 | -29.13 | -16.65 |
| 15 | 7.22 | 5.77 | -40.23 | -40.23 | -64.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
