通带频率 DC~10MHz, 带外抑制 25-400MHz≥55dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 10 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 25-400 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.6 |

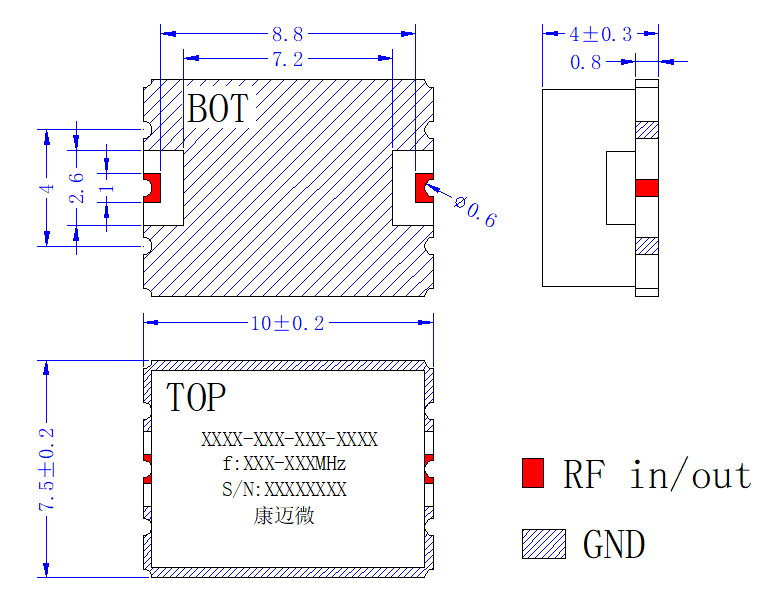

| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

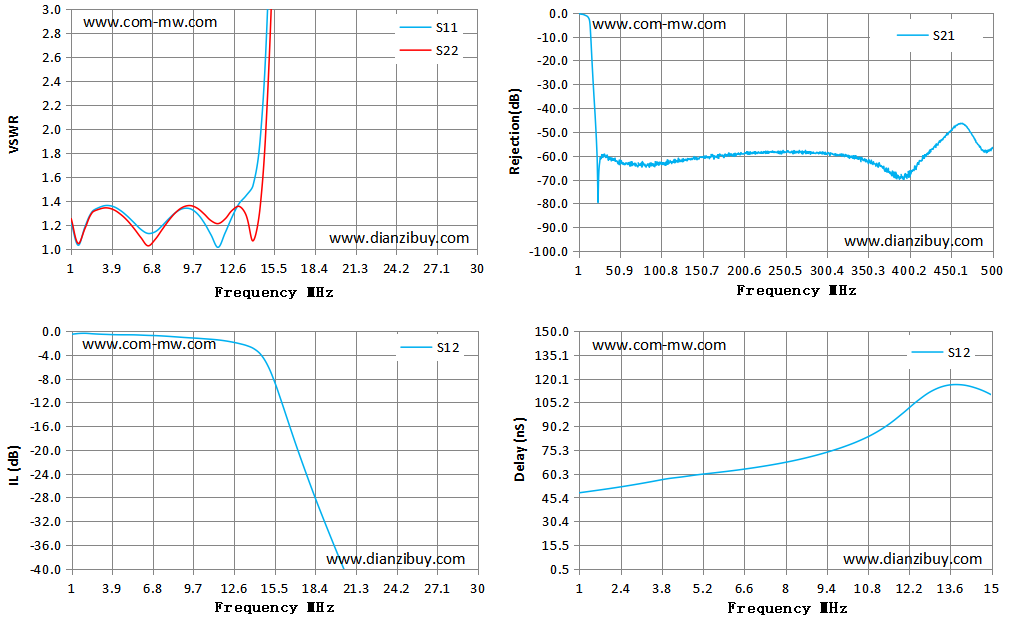

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 1.00 | 1.22 | 1.25 | -0.55 | 48.30 |
| 3.00 | 1.34 | 1.33 | -0.53 | 53.81 |
| 5.00 | 1.27 | 1.24 | -0.64 | 59.58 |
| 7.00 | 1.14 | 1.08 | -0.77 | 64.22 |
| 9.00 | 1.34 | 1.35 | -1.08 | 71.61 |
| 11.00 | 1.12 | 1.23 | -1.40 | 85.27 |
| 13.00 | 1.38 | 1.35 | -2.12 | 112.39 |
| 16.00 | 7.48 | 5.97 | -11.82 | 96.94 |
| 18.00 | 21.27 | 18.92 | -25.45 | 51.00 |
| 20.00 | 32.60 | 31.80 | -37.42 | 23.28 |
| 22.00 | 40.97 | 42.17 | -49.63 | -40.66 |
| 24.00 | 47.35 | 51.00 | -69.35 | -89.58 |
| 26.00 | 52.26 | 58.02 | -64.19 | -93.17 |
| 28.00 | 56.59 | 63.86 | -60.87 | -1.15 |
| 30.00 | 60.28 | 68.82 | -59.78 | 2.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持245℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
