通带频率 DC~10MHz, 12-500MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 10 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 12-500 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |

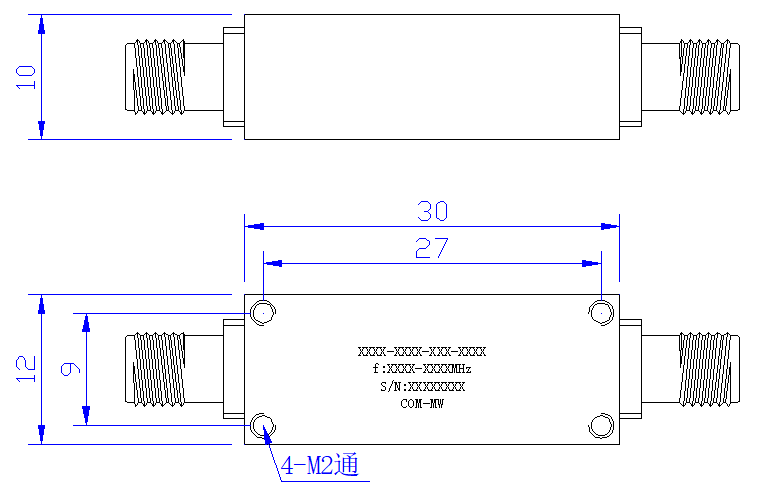

| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

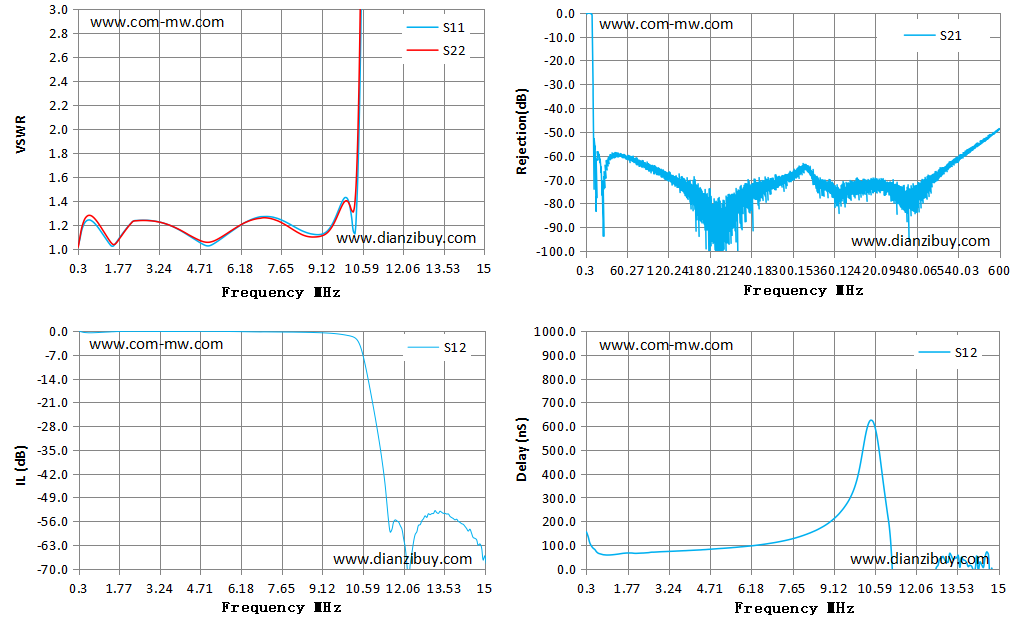

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.02 | 1.01 | -0.03 | 154.87 |
| 1.00 | 1.20 | 1.23 | -0.47 | 58.47 |
| 2.00 | 1.15 | 1.14 | -0.12 | 65.41 |
| 3.00 | 1.23 | 1.23 | -0.13 | 71.96 |
| 5.00 | 1.02 | 1.05 | -0.09 | 84.62 |
| 6.00 | 1.17 | 1.17 | -0.17 | 94.28 |
| 7.00 | 1.27 | 1.26 | -0.26 | 109.15 |
| 8.00 | 1.20 | 1.17 | -0.32 | 138.06 |
| 9.00 | 1.12 | 1.10 | -0.49 | 197.96 |
| 10.00 | 1.43 | 1.40 | -1.19 | 379.56 |
| 11.00 | 16.70 | 21.05 | -22.98 | 282.04 |
| 12.00 | 54.24 | 63.35 | -58.34 | -588.80 |
| 13.00 | 87.66 | 102.52 | -53.82 | 44.43 |
| 14.00 | 114.09 | 139.60 | -55.45 | 14.59 |
| 15.00 | 133.41 | 160.29 | -66.23 | -73.78 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
