通带频率DC~100MHz, 带外抑制145-1000MHz≥33dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 100 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 145-1000 | MHz≥ | 33 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

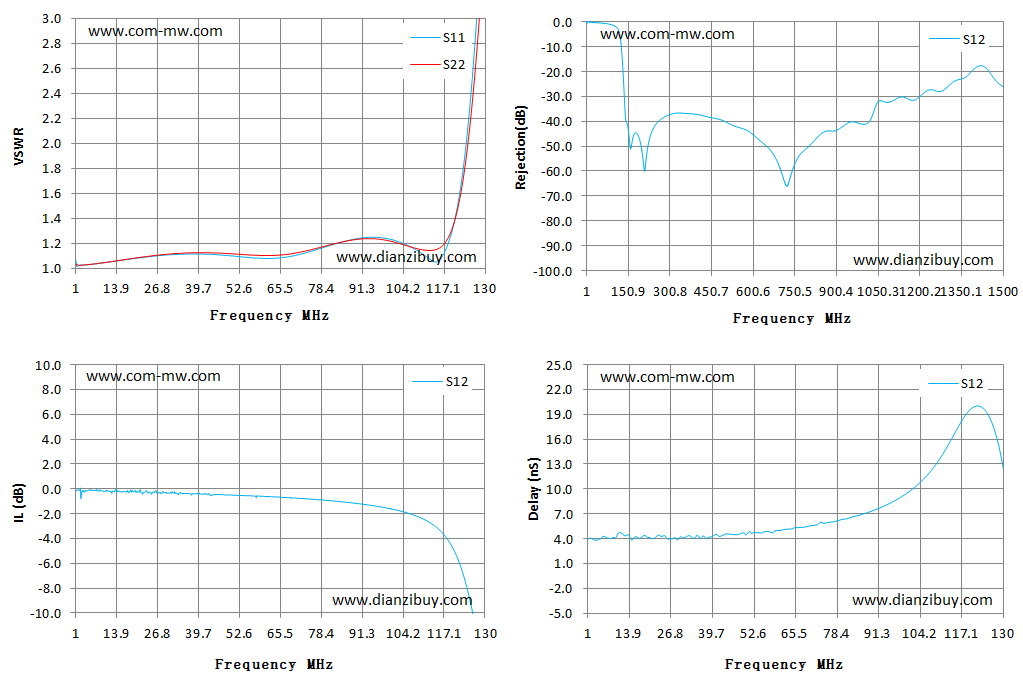

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.06 | 1.03 | -0.23 | -0.23 | 3.95 |
| 15 | 1.07 | 1.07 | -0.17 | -0.17 | 3.94 |
| 29 | 1.11 | 1.12 | -0.32 | -0.32 | 3.88 |
| 44 | 1.12 | 1.13 | -0.54 | -0.54 | 4.58 |
| 58 | 1.09 | 1.11 | -0.71 | -0.71 | 4.7 |
| 72 | 1.12 | 1.14 | -0.77 | -0.77 | 5.66 |
| 86 | 1.22 | 1.22 | -1.07 | -1.07 | 6.91 |
| 101 | 1.23 | 1.22 | -1.64 | -1.64 | 9.74 |
| 115 | 1.06 | 1.16 | -3.14 | -3.14 | 16.71 |
| 129 | 3.6 | 3.24 | -13.88 | -13.88 | 14.82 |
| 143 | 11.09 | 10.03 | -39.88 | -39.88 | -15.85 |
| 157 | 20.82 | 19.68 | -49.2 | -49.2 | -18.85 |
| 172 | 35.37 | 33.69 | -45.25 | -45.25 | -2.79 |
| 186 | 55.91 | 54.07 | -45.51 | -45.51 | 0.12 |
| 200 | 86.06 | 81.36 | -51.5 | -51.5 | -7.1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
