通带频率 DC~100MHz, 120-550MHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 100 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 120-550 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

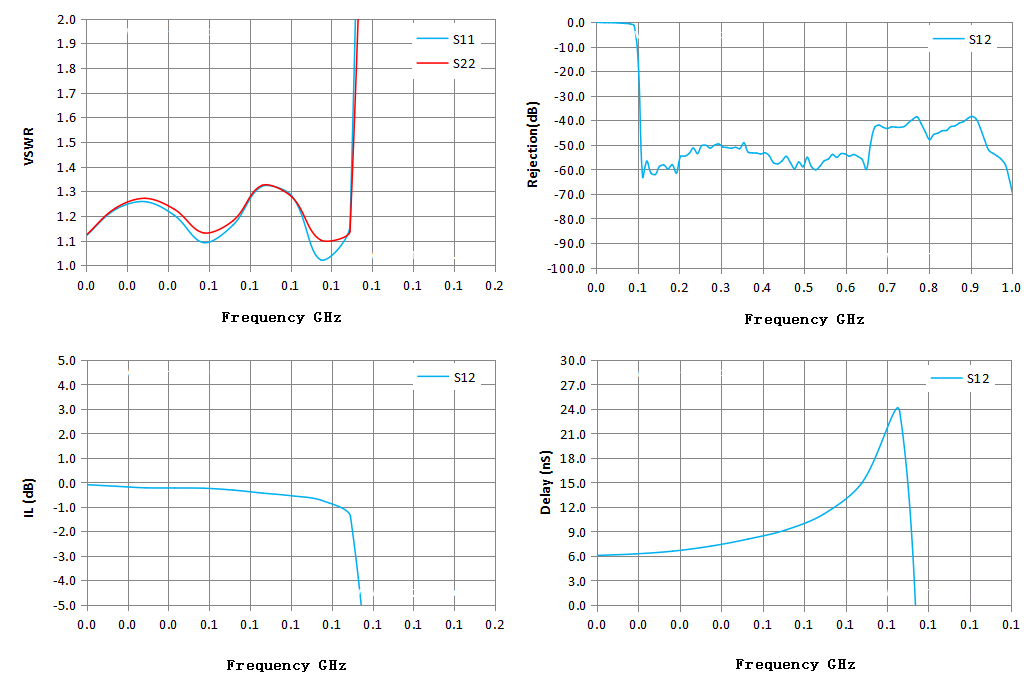

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.12 | 1.12 | -0.09 | -0.09 | 6.06 |
| 0.05 | 1.20 | 1.23 | -0.23 | -0.23 | 7.20 |
| 0.09 | 1.28 | 1.28 | -0.55 | -0.55 | 14.95 |
| 0.13 | 37.67 | 27.74 | -63.16 | -63.16 | -38.75 |
| 0.16 | 92.35 | 93.71 | -62.10 | -62.10 | -6.74 |
| 0.20 | 104.01 | 157.29 | -58.11 | -58.11 | 15.99 |
| 0.24 | 106.44 | 150.00 | -53.53 | -53.53 | 5.26 |
| 0.28 | 97.02 | 126.77 | -50.21 | -50.21 | -0.25 |
| 0.32 | 83.45 | 118.60 | -50.85 | -50.85 | -0.18 |
| 0.36 | 76.19 | 114.38 | -51.57 | -51.57 | 0.26 |
| 0.40 | 68.49 | 92.42 | -53.37 | -53.37 | -0.22 |
| 0.43 | 68.00 | 98.21 | -54.45 | -54.45 | 3.23 |
| 0.47 | 67.60 | 91.80 | -54.69 | -54.69 | -1.62 |
| 0.51 | 62.58 | 79.57 | -58.91 | -58.91 | -3.86 |
| 0.55 | 58.07 | 87.75 | -58.77 | -58.77 | -3.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
