通带频率 DC~100MHz, 116-950MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 100 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 116-950 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |

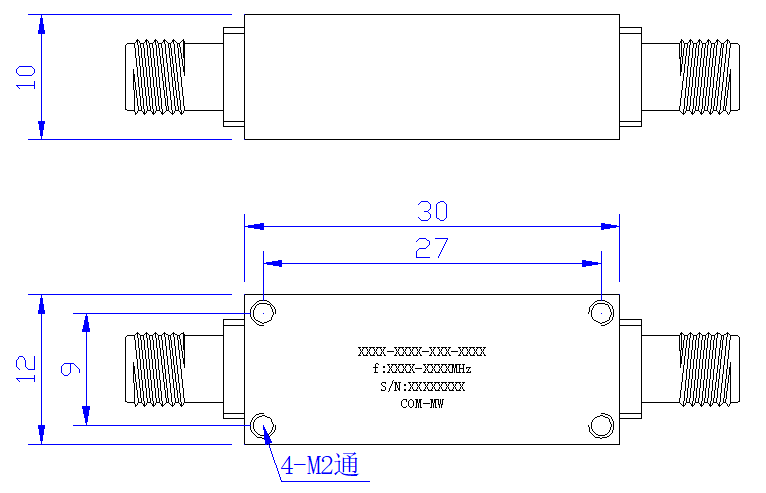

| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

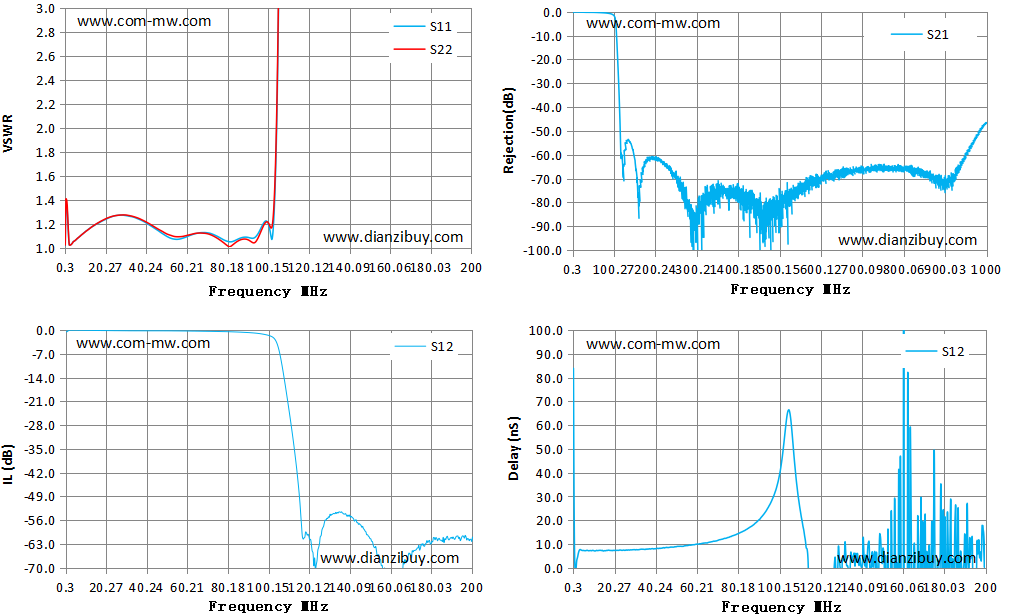

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.02 | 1.02 | -0.04 | 83.86 |
| 15.00 | 1.19 | 1.19 | -0.13 | 7.06 |
| 29.00 | 1.27 | 1.27 | -0.21 | 7.54 |
| 43.00 | 1.18 | 1.19 | -0.24 | 8.25 |
| 57.00 | 1.07 | 1.09 | -0.28 | 9.59 |
| 72.00 | 1.12 | 1.11 | -0.40 | 11.95 |
| 86.00 | 1.08 | 1.06 | -0.63 | 17.12 |
| 100.00 | 1.21 | 1.21 | -1.55 | 38.06 |
| 114.00 | 26.86 | 27.09 | -40.93 | 4.35 |
| 129.00 | 63.44 | 62.27 | -55.51 | 9.08 |
| 143.00 | 97.02 | 92.86 | -56.01 | 5.46 |
| 157.00 | 119.95 | 117.82 | -71.15 | -32.39 |
| 171.00 | 149.95 | 128.98 | -65.02 | 22.54 |
| 186.00 | 152.32 | 128.25 | -61.10 | -3.07 |
| 200.00 | 160.35 | 127.33 | -62.27 | 14.71 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
