通带频率DC~1050MHz, 带外抑制1350-2400MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1050 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 1350-2400 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2400-2800 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

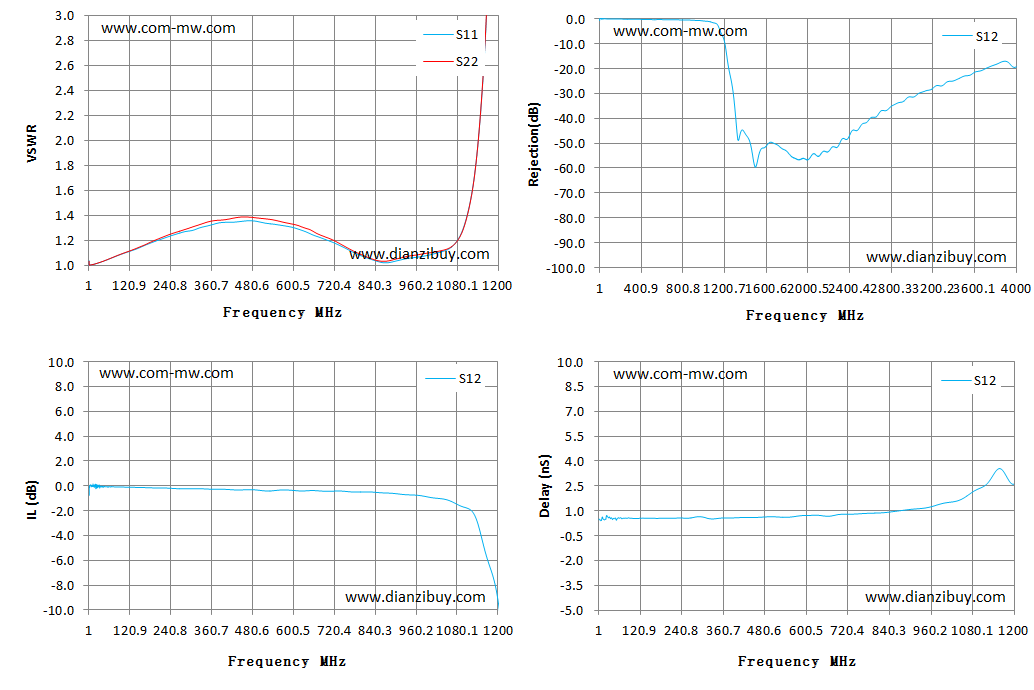

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.04 | 1.04 | -0.14 | -0.14 | 0.52 |
| 180 | 1.18 | 1.19 | -0.15 | -0.15 | 0.55 |
| 358 | 1.33 | 1.36 | -0.27 | -0.27 | 0.56 |
| 537 | 1.34 | 1.37 | -0.4 | -0.4 | 0.61 |
| 715 | 1.19 | 1.21 | -0.43 | -0.43 | 0.79 |
| 894 | 1.03 | 1.05 | -0.61 | -0.61 | 1.07 |
| 1072 | 1.17 | 1.17 | -1.36 | -1.36 | 2.02 |
| 1251 | 12 | 12.88 | -22.03 | -22.03 | 1.58 |
| 1429 | 36.86 | 46.39 | -47.98 | -47.98 | 0.01 |
| 1608 | 65.18 | 122.22 | -50.79 | -50.79 | 0.45 |
| 1786 | 78.65 | 265.76 | -52.84 | -52.84 | 0.93 |
| 1965 | 75.75 | 796.14 | -56.14 | -56.14 | 0.77 |
| 2143 | 66.47 | 470.45 | -53.43 | -53.43 | 0.11 |
| 2322 | 58.14 | 1216.86 | -48.66 | -48.66 | 0.22 |
| 2500 | 53.13 | 617.23 | -43.44 | -43.44 | 0.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
