通带频率 DC~1100MHz, 1300-2300MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1100 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | 1300-2300 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

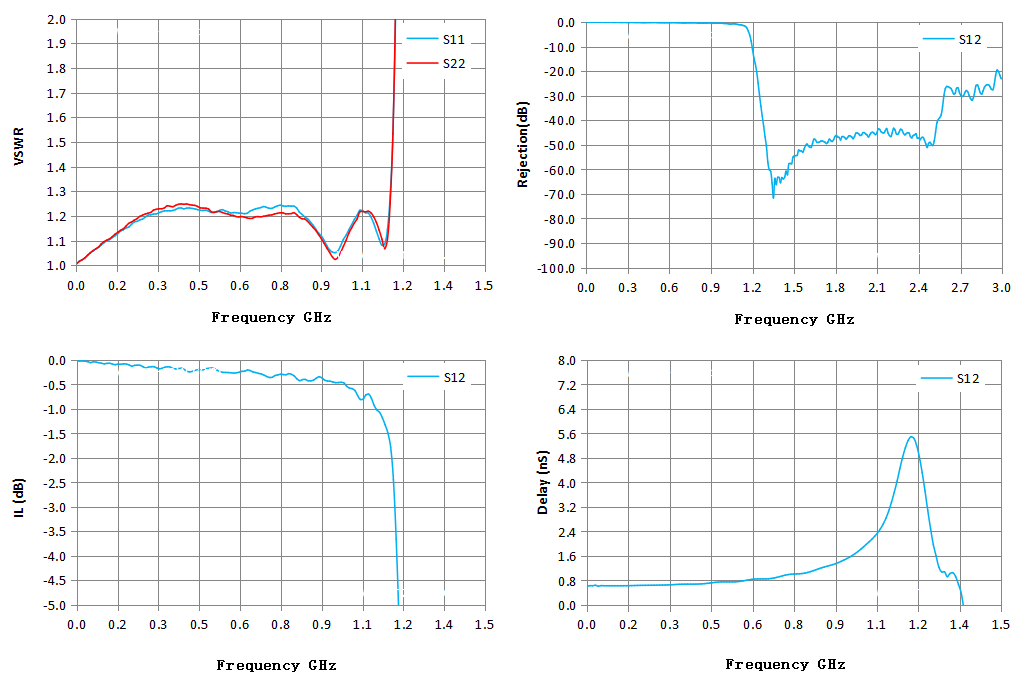

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.00 | 1.01 | -0.01 | -0.01 | 0.60 |
| 0.22 | 1.17 | 1.18 | -0.13 | -0.13 | 0.64 |
| 0.44 | 1.23 | 1.24 | -0.23 | -0.23 | 0.70 |
| 0.65 | 1.22 | 1.19 | -0.22 | -0.22 | 0.85 |
| 0.86 | 1.19 | 1.18 | -0.42 | -0.42 | 1.21 |
| 1.08 | 1.21 | 1.22 | -0.70 | -0.70 | 2.63 |
| 1.29 | 28.48 | 24.76 | -42.45 | -42.45 | 1.08 |
| 1.51 | 45.87 | 34.65 | -54.48 | -54.48 | -0.16 |
| 1.72 | 38.80 | 28.73 | -48.68 | -48.68 | 0.33 |
| 1.93 | 31.35 | 22.79 | -47.48 | -47.48 | 0.31 |
| 2.15 | 27.43 | 18.45 | -45.15 | -45.15 | 0.60 |
| 2.36 | 21.30 | 14.20 | -47.16 | -47.16 | 0.30 |
| 2.57 | 15.89 | 10.39 | -37.81 | -37.81 | 3.25 |
| 2.79 | 14.35 | 7.76 | -31.83 | -31.83 | 0.15 |
| 3.00 | 9.28 | 6.01 | -22.97 | -22.97 | 5.94 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
