通带频率DC~1150MHz, 带外抑制1350-3000MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1150 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 1350-3000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

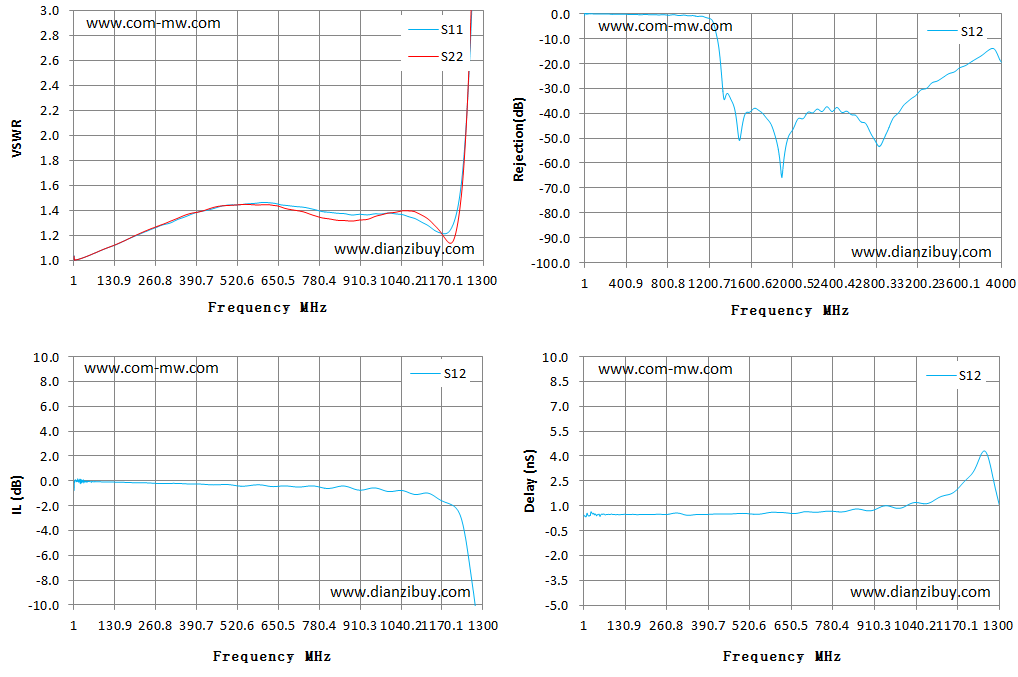

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.04 | 1.04 | -0.14 | -0.14 | 0.44 |
| 180 | 1.18 | 1.18 | -0.13 | -0.13 | 0.47 |
| 358 | 1.36 | 1.37 | -0.24 | -0.24 | 0.48 |
| 537 | 1.45 | 1.45 | -0.43 | -0.43 | 0.49 |
| 715 | 1.43 | 1.4 | -0.5 | -0.5 | 0.62 |
| 894 | 1.37 | 1.32 | -0.68 | -0.68 | 0.69 |
| 1072 | 1.35 | 1.4 | -1.02 | -1.02 | 1.13 |
| 1251 | 2.28 | 2.29 | -5.55 | -5.55 | 4.29 |
| 1429 | 22.3 | 26.62 | -36.54 | -36.54 | 0.58 |
| 1608 | 51.97 | 73.48 | -38.73 | -38.73 | 0.63 |
| 1786 | 68.3 | 177.1 | -44.06 | -44.06 | 0.21 |
| 1965 | 63.43 | 727.25 | -48.67 | -48.67 | -0.1 |
| 2143 | 51.35 | 382.99 | -39.59 | -39.59 | 0.62 |
| 2322 | 43.22 | 517.17 | -37.42 | -37.42 | 0.67 |
| 2500 | 40.26 | 1420.01 | -39.3 | -39.3 | 0.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
