通带频率DC~120MHz, 带外抑制180-1100MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 120 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 180-1100 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

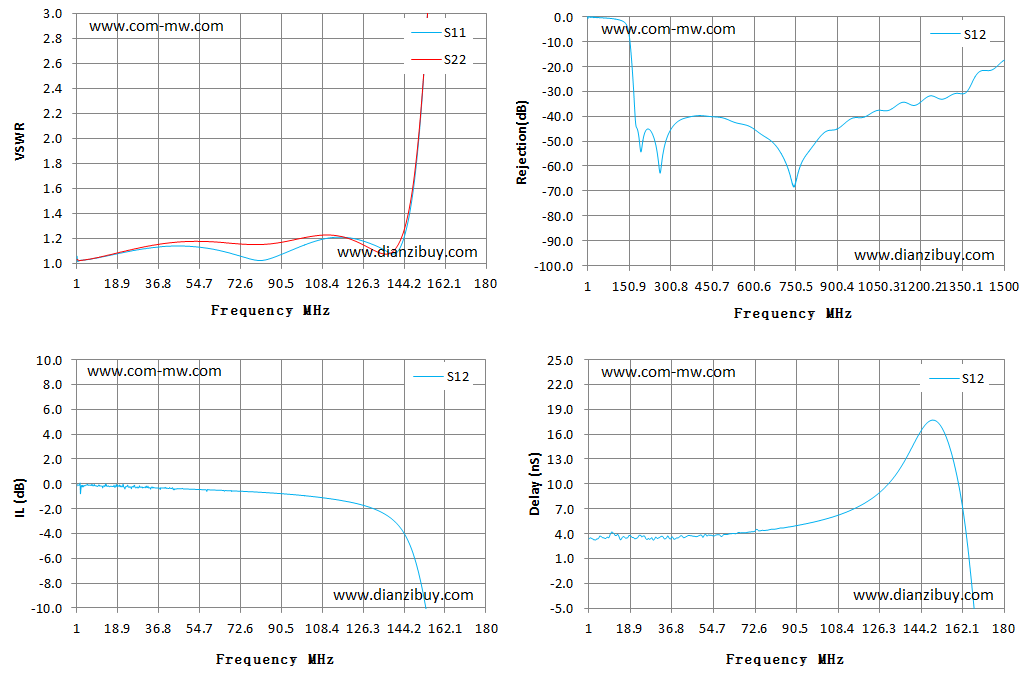

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.06 | 1.03 | -0.22 | -0.22 | 3.37 |
| 15 | 1.07 | 1.07 | -0.14 | -0.14 | 3.36 |
| 29 | 1.12 | 1.13 | -0.27 | -0.27 | 3.23 |
| 44 | 1.14 | 1.17 | -0.48 | -0.48 | 3.79 |
| 58 | 1.13 | 1.18 | -0.61 | -0.61 | 3.68 |
| 72 | 1.07 | 1.16 | -0.59 | -0.59 | 4.24 |
| 86 | 1.05 | 1.16 | -0.73 | -0.73 | 4.75 |
| 101 | 1.15 | 1.21 | -0.96 | -0.96 | 5.61 |
| 115 | 1.21 | 1.22 | -1.28 | -1.28 | 6.96 |
| 129 | 1.17 | 1.13 | -1.87 | -1.87 | 9.65 |
| 143 | 1.15 | 1.21 | -3.63 | -3.63 | 15.85 |
| 157 | 3.94 | 3.87 | -13.72 | -13.72 | 14.09 |
| 172 | 11.61 | 11.12 | -39.43 | -39.43 | -14.45 |
| 186 | 21.38 | 20.54 | -48.42 | -48.42 | -16.05 |
| 200 | 34.64 | 33.13 | -49.95 | -49.95 | -12.68 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
