通带频率 DC~125MHz, 146-1000MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 125 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 146-1000 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

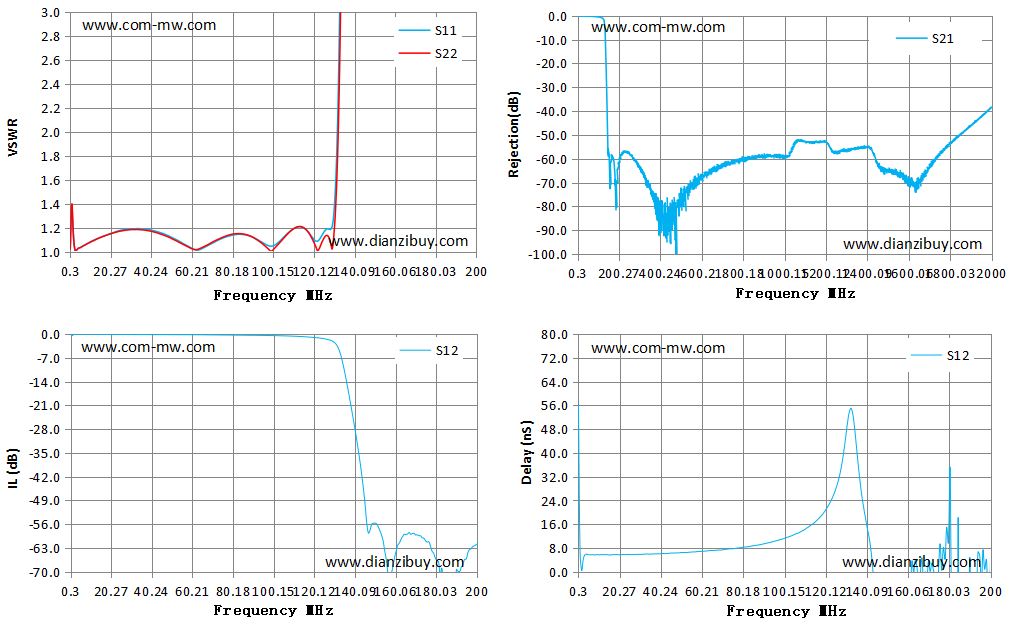

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.02 | 1.02 | -0.04 | 56.55 |
| 15.00 | 1.12 | 1.12 | -0.10 | 5.73 |
| 29.00 | 1.19 | 1.18 | -0.15 | 5.84 |
| 43.00 | 1.17 | 1.16 | -0.19 | 6.14 |
| 57.00 | 1.06 | 1.06 | -0.21 | 6.68 |
| 72.00 | 1.08 | 1.09 | -0.27 | 7.57 |
| 86.00 | 1.14 | 1.15 | -0.35 | 8.89 |
| 100.00 | 1.05 | 1.01 | -0.46 | 11.11 |
| 114.00 | 1.21 | 1.21 | -0.76 | 16.14 |
| 129.00 | 1.19 | 1.07 | -1.92 | 37.91 |
| 143.00 | 28.21 | 21.25 | -38.35 | 2.48 |
| 157.00 | 61.97 | 49.37 | -70.67 | -88.87 |
| 171.00 | 93.71 | 77.27 | -59.15 | 0.14 |
| 186.00 | 113.98 | 100.19 | -77.64 | -125.59 |
| 200.00 | 129.76 | 114.99 | -62.14 | -3.34 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
