通带频率 DC~1300MHz, 1500-2400MHz≥45dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1300 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 1500-2400 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

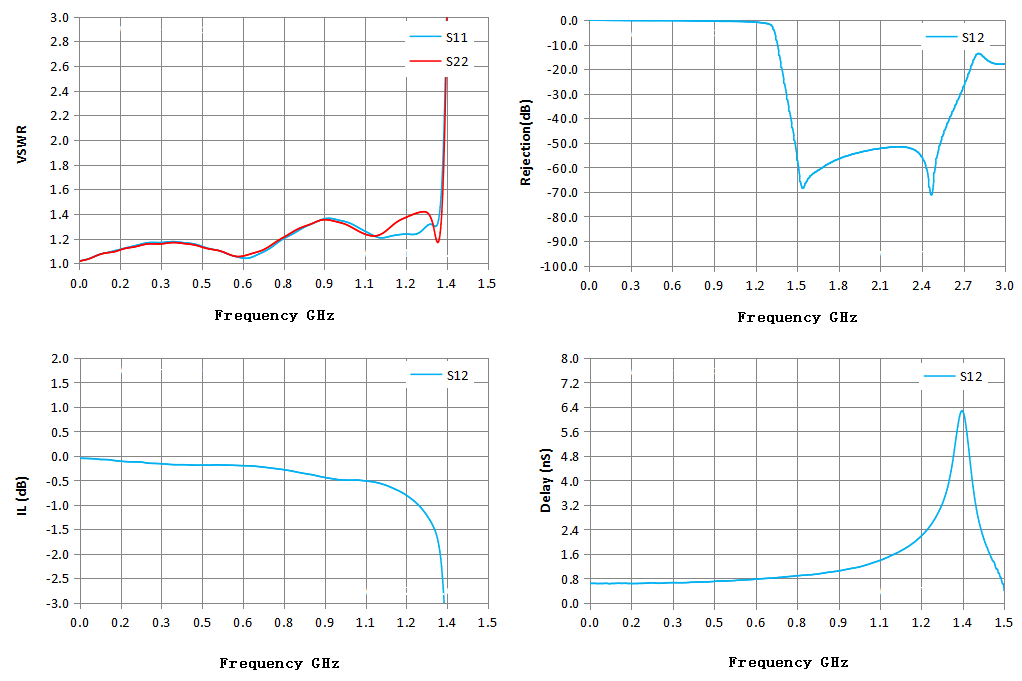

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.02 | 1.02 | -0.05 | -0.05 | 0.63 |
| 0.24 | 1.15 | 1.14 | -0.12 | -0.12 | 0.65 |
| 0.45 | 1.15 | 1.15 | -0.19 | -0.19 | 0.69 |
| 0.67 | 1.07 | 1.09 | -0.22 | -0.22 | 0.81 |
| 0.88 | 1.33 | 1.33 | -0.40 | -0.40 | 1.00 |
| 1.09 | 1.22 | 1.22 | -0.53 | -0.53 | 1.50 |
| 1.30 | 1.31 | 1.35 | -1.40 | -1.40 | 3.78 |
| 1.52 | 36.92 | 38.32 | -57.11 | -57.11 | -1.18 |
| 1.73 | 35.07 | 33.79 | -58.84 | -58.84 | 0.49 |
| 1.94 | 29.26 | 27.75 | -54.25 | -54.25 | 0.42 |
| 2.15 | 26.53 | 24.71 | -52.02 | -52.02 | 0.24 |
| 2.36 | 20.19 | 21.28 | -53.09 | -53.09 | 0.25 |
| 2.58 | 13.90 | 18.11 | -43.78 | -43.78 | 0.27 |
| 2.79 | 4.09 | 6.57 | -14.84 | -14.84 | 3.77 |
| 3.00 | 7.73 | 9.55 | -17.85 | -17.85 | 0.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
