通带频率 DC~1300MHz,1.7-4GHz≥50dB,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1300 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 1.7-4 | GHz≥ | 50 | dB | ||
| 带外抑制 | 4-5.5 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

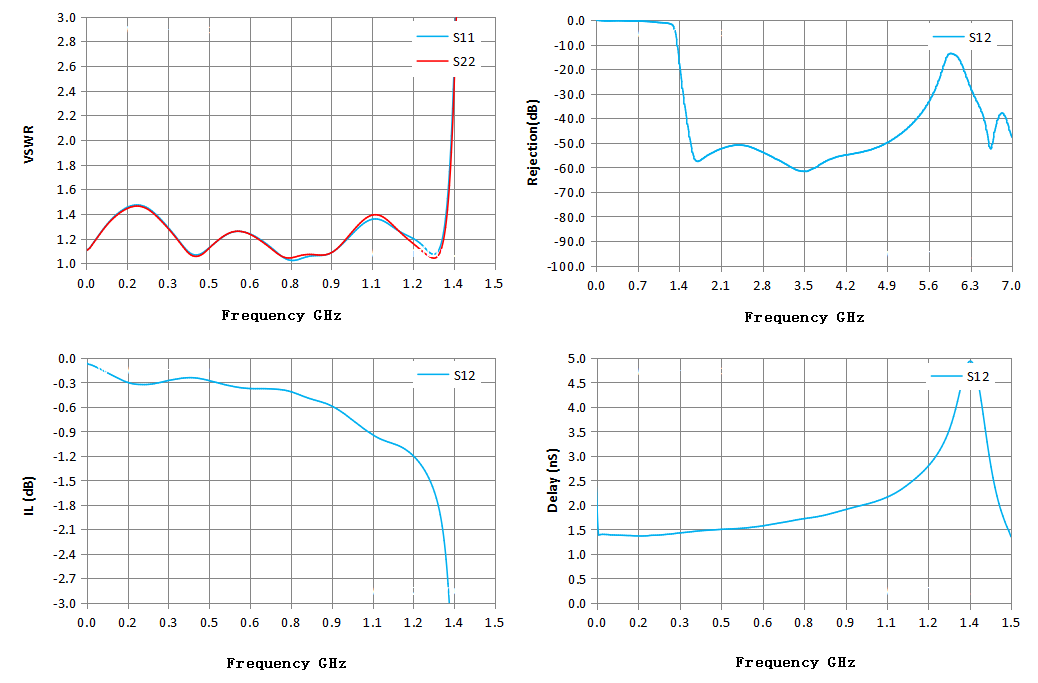

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.10 | 1.10 | -0.06 | -0.06 | 2.24 |
| 0.24 | 1.46 | 1.45 | -0.33 | -0.33 | 1.38 |
| 0.45 | 1.08 | 1.07 | -0.26 | -0.26 | 1.49 |
| 0.67 | 1.18 | 1.17 | -0.38 | -0.38 | 1.62 |
| 0.88 | 1.06 | 1.07 | -0.54 | -0.54 | 1.85 |
| 1.09 | 1.35 | 1.39 | -0.99 | -0.99 | 2.23 |
| 1.30 | 1.09 | 1.06 | -1.81 | -1.81 | 3.81 |
| 1.52 | 26.12 | 23.86 | -35.38 | -35.38 | 1.14 |
| 1.73 | 29.24 | 26.60 | -57.57 | -57.57 | -0.40 |
| 1.94 | 26.45 | 23.00 | -54.54 | -54.54 | 0.51 |
| 2.15 | 25.16 | 19.90 | -52.25 | -52.25 | 0.49 |
| 2.36 | 20.20 | 16.38 | -50.95 | -50.95 | 0.56 |
| 2.58 | 14.98 | 14.45 | -51.41 | -51.41 | 0.59 |
| 2.79 | 11.10 | 12.99 | -53.48 | -53.48 | 0.44 |
| 3.00 | 9.55 | 10.44 | -56.01 | -56.01 | 0.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
