通带频率 DC~140MHz,3dB截止频率 155MHz,210-300MHz≥35dB,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 140 | MHz |
| 3dB截止频率 | / | / | 155 | MHz | ||
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 210-300 | MHz≥ | 35 | dB | ||
| 带外抑制 | 300-1500 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

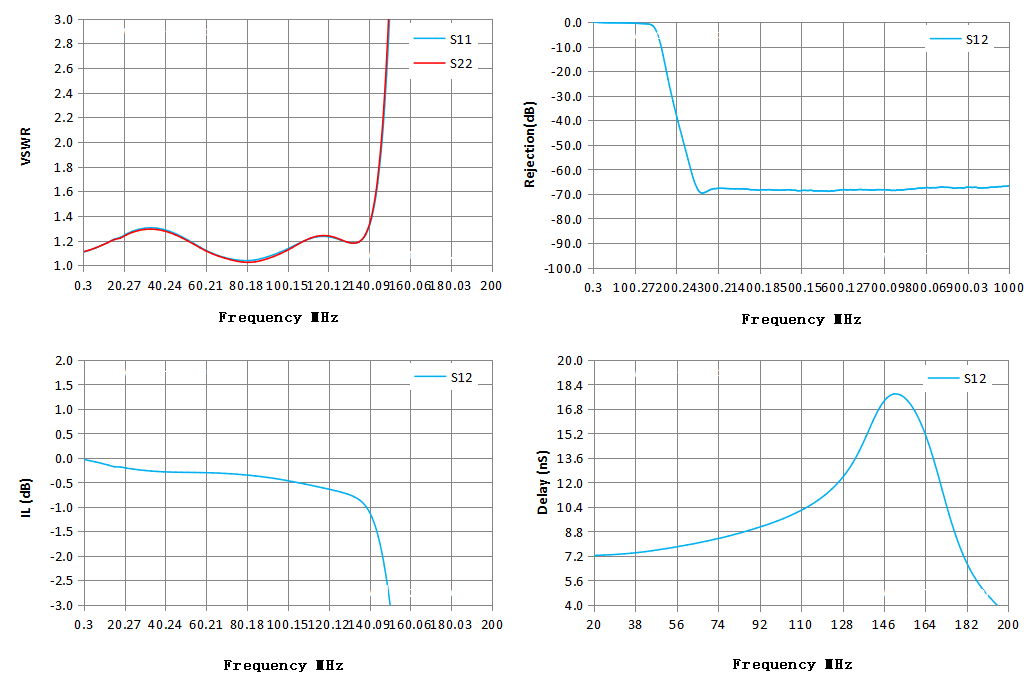

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.11 | 1.11 | -0.03 | -0.03 | 23.61 |
| 72.00 | 1.06 | 1.06 | -0.32 | -0.32 | 8.18 |
| 143.00 | 1.38 | 1.40 | -1.22 | -1.22 | 16.04 |
| 215.00 | 74.78 | 65.26 | -46.38 | -46.38 | 1.90 |
| 286.00 | 90.09 | 71.82 | -68.08 | -68.08 | 0.55 |
| 357.00 | 77.71 | 64.39 | -67.92 | -67.92 | 1.33 |
| 429.00 | 79.23 | 71.23 | -68.30 | -68.30 | 1.05 |
| 500.00 | 68.78 | 63.10 | -68.65 | -68.65 | 0.39 |
| 572.00 | 74.29 | 64.78 | -68.80 | -68.80 | 0.12 |
| 643.00 | 60.35 | 52.76 | -68.21 | -68.21 | -0.52 |
| 714.00 | 60.96 | 51.87 | -68.38 | -68.38 | 0.85 |
| 786.00 | 55.31 | 48.57 | -67.63 | -67.63 | 0.18 |
| 857.00 | 56.92 | 49.13 | -67.37 | -67.37 | 0.41 |
| 929.00 | 53.46 | 44.52 | -67.55 | -67.55 | 1.29 |
| 1000.00 | 50.89 | 42.45 | -66.77 | -66.77 | -1.02 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
