通带频率DC~150MHz, 带外抑制230-1000MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 150 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 230-1000 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

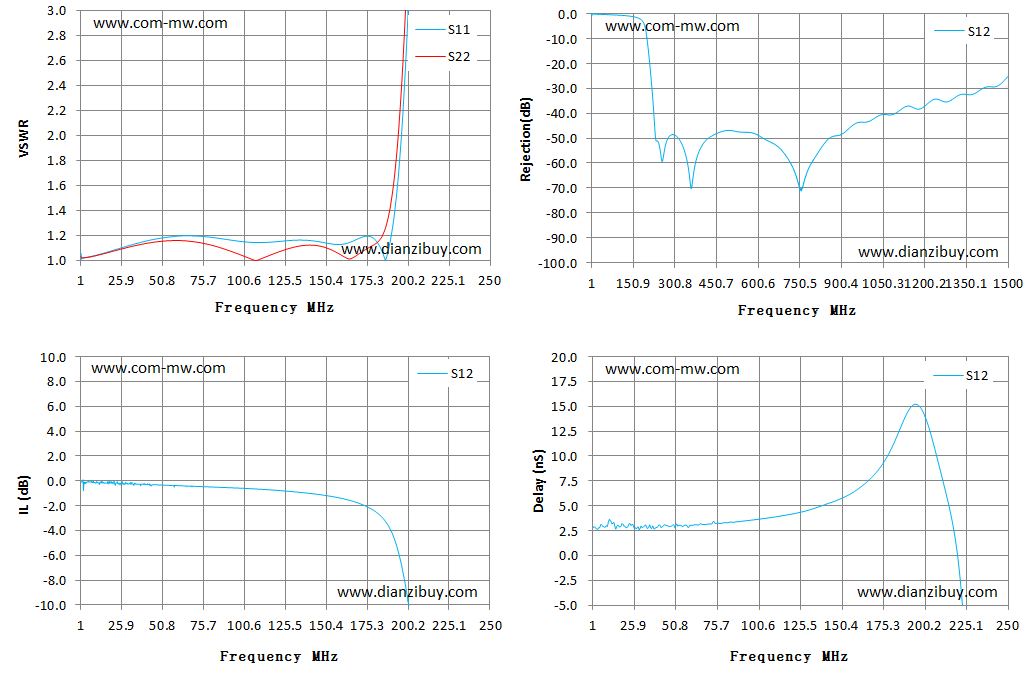

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.06 | 1.03 | -0.21 | -0.21 | 2.79 |
| 19 | 1.08 | 1.07 | -0.12 | -0.12 | 3.15 |
| 37 | 1.15 | 1.13 | -0.27 | -0.27 | 2.95 |
| 54 | 1.19 | 1.16 | -0.36 | -0.36 | 3.01 |
| 72 | 1.2 | 1.15 | -0.45 | -0.45 | 3.18 |
| 90 | 1.17 | 1.09 | -0.54 | -0.54 | 3.44 |
| 108 | 1.15 | 1 | -0.66 | -0.66 | 3.82 |
| 126 | 1.16 | 1.09 | -0.82 | -0.82 | 4.37 |
| 143 | 1.16 | 1.13 | -1.05 | -1.05 | 5.29 |
| 161 | 1.13 | 1.04 | -1.44 | -1.44 | 6.81 |
| 179 | 1.18 | 1.13 | -2.35 | -2.35 | 10.42 |
| 197 | 2.18 | 2.61 | -7.24 | -7.24 | 14.99 |
| 214 | 8.88 | 9.64 | -24.2 | -24.2 | 5.44 |
| 232 | 19.74 | 19.64 | -50.37 | -50.37 | -18.56 |
| 250 | 31.29 | 31.94 | -56.28 | -56.28 | -16.13 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
