通带频率 DC~1500MHz,2-4GHz≥50dB,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1500 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 2-4 | GHz≥ | 50 | dB | ||
| 带外抑制 | 4-5.5 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

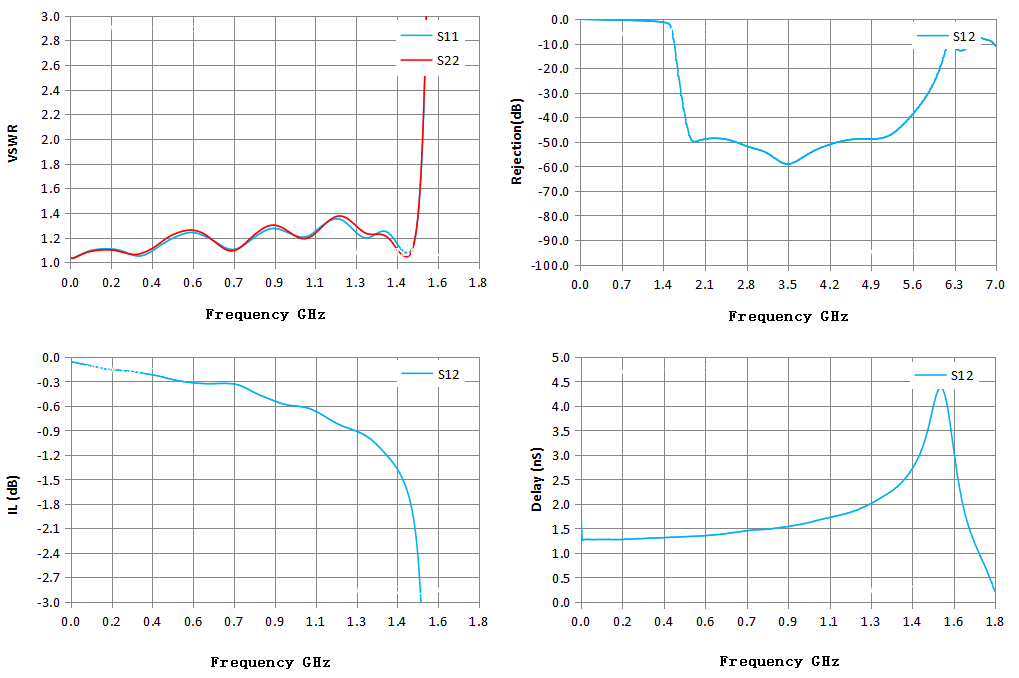

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.04 | 1.04 | -0.05 | -0.05 | 2.11 |
| 0.21 | 1.11 | 1.10 | -0.15 | -0.15 | 1.27 |
| 0.38 | 1.08 | 1.11 | -0.22 | -0.22 | 1.31 |
| 0.56 | 1.24 | 1.26 | -0.31 | -0.31 | 1.35 |
| 0.74 | 1.10 | 1.09 | -0.33 | -0.33 | 1.45 |
| 0.91 | 1.27 | 1.30 | -0.53 | -0.53 | 1.53 |
| 1.09 | 1.24 | 1.22 | -0.66 | -0.66 | 1.72 |
| 1.27 | 1.24 | 1.30 | -0.91 | -0.91 | 2.00 |
| 1.44 | 1.18 | 1.13 | -1.33 | -1.33 | 2.65 |
| 1.62 | 8.38 | 8.75 | -11.60 | -11.60 | 3.29 |
| 1.79 | 24.70 | 27.94 | -39.17 | -39.17 | 0.39 |
| 1.97 | 24.44 | 29.52 | -49.92 | -49.92 | 0.10 |
| 2.15 | 22.43 | 27.94 | -48.83 | -48.83 | 0.55 |
| 2.32 | 19.13 | 25.57 | -48.58 | -48.58 | 0.55 |
| 2.50 | 14.83 | 22.29 | -49.10 | -49.10 | 0.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
