通带频率DC~18MHz, 带外抑制30-500MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 18 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带外抑制 | 30-500 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

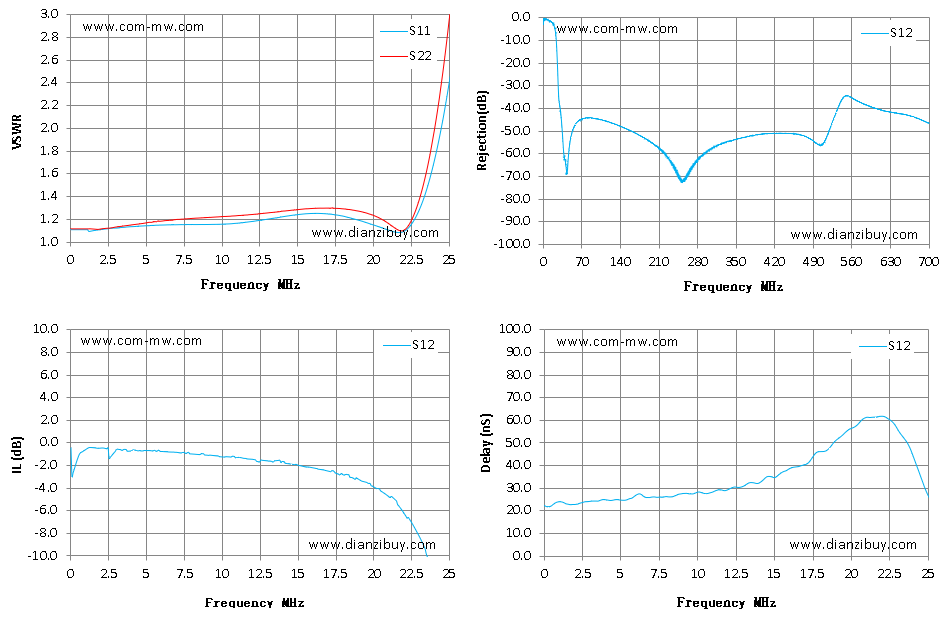

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.11 | 1.12 | -0.42 | -0.42 | 22.35 |
| 2 | 1.11 | 1.12 | -0.46 | -0.46 | 22.8 |
| 4 | 1.14 | 1.15 | -0.72 | -0.72 | 24.91 |
| 5 | 1.14 | 1.17 | -0.68 | -0.68 | 24.75 |
| 7 | 1.15 | 1.2 | -0.83 | -0.83 | 25.98 |
| 9 | 1.16 | 1.22 | -1.08 | -1.08 | 27.57 |
| 11 | 1.17 | 1.23 | -1.26 | -1.26 | 28.38 |
| 13 | 1.2 | 1.26 | -1.59 | -1.59 | 30.82 |
| 14 | 1.22 | 1.27 | -1.64 | -1.64 | 32.13 |
| 16 | 1.25 | 1.3 | -2.2 | -2.2 | 38.61 |
| 18 | 1.23 | 1.29 | -2.83 | -2.83 | 46.17 |
| 20 | 1.15 | 1.24 | -3.87 | -3.87 | 56.34 |
| 21 | 1.11 | 1.17 | -4.7 | -4.7 | 61.22 |
| 23 | 1.26 | 1.35 | -8.19 | -8.19 | 56.5 |
| 25 | 2.39 | 2.94 | -17.19 | -17.19 | 26.7 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
