通带频率 DC~180MHz, 带外抑制 240-1000MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 180 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 240-1000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

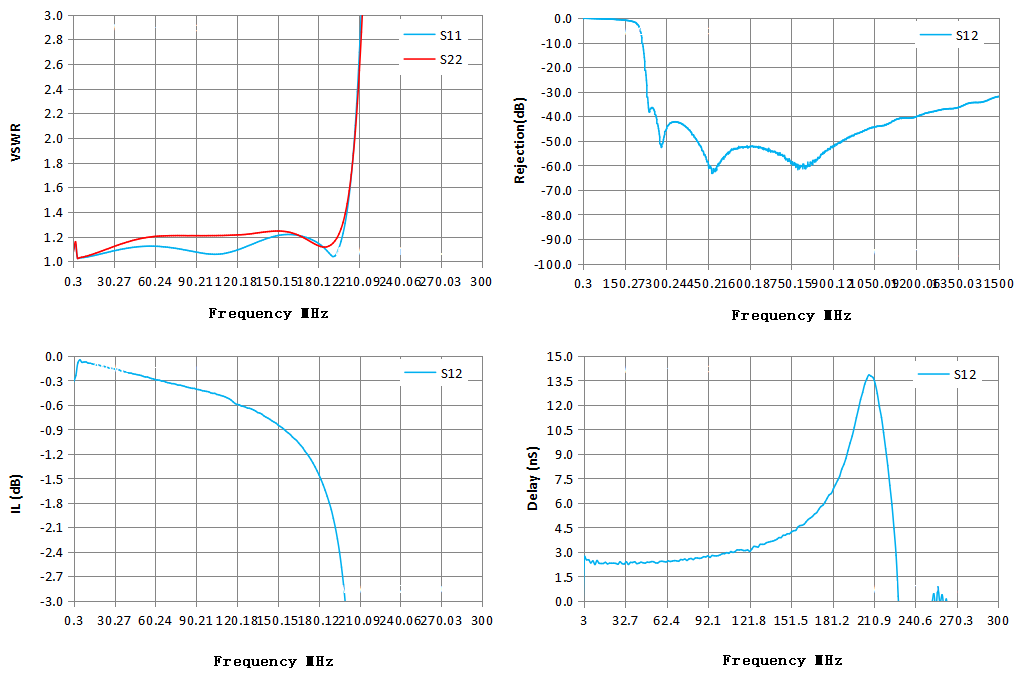

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.09 | 1.08 | -0.31 | -0.31 | 70.96 |
| 22.00 | 1.06 | 1.08 | -0.13 | -0.13 | 2.31 |
| 43.00 | 1.11 | 1.16 | -0.21 | -0.21 | 2.31 |
| 65.00 | 1.12 | 1.20 | -0.31 | -0.31 | 2.42 |
| 86.00 | 1.08 | 1.21 | -0.39 | -0.39 | 2.60 |
| 107.00 | 1.06 | 1.21 | -0.48 | -0.48 | 2.92 |
| 129.00 | 1.12 | 1.22 | -0.64 | -0.64 | 3.30 |
| 150.00 | 1.20 | 1.24 | -0.82 | -0.82 | 4.11 |
| 172.00 | 1.19 | 1.18 | -1.20 | -1.20 | 5.60 |
| 193.00 | 1.04 | 1.16 | -2.10 | -2.10 | 9.21 |
| 214.00 | 3.50 | 3.21 | -9.11 | -9.11 | 12.70 |
| 236.00 | 13.06 | 12.10 | -36.57 | -36.57 | -26.45 |
| 257.00 | 22.25 | 25.36 | -37.74 | -37.74 | 0.86 |
| 279.00 | 34.26 | 54.05 | -49.68 | -49.68 | -15.92 |
| 300.00 | 45.38 | 122.60 | -45.69 | -45.69 | -2.74 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
