通带频率 DC~180MHz, 210-800MHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 180 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 210-800 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

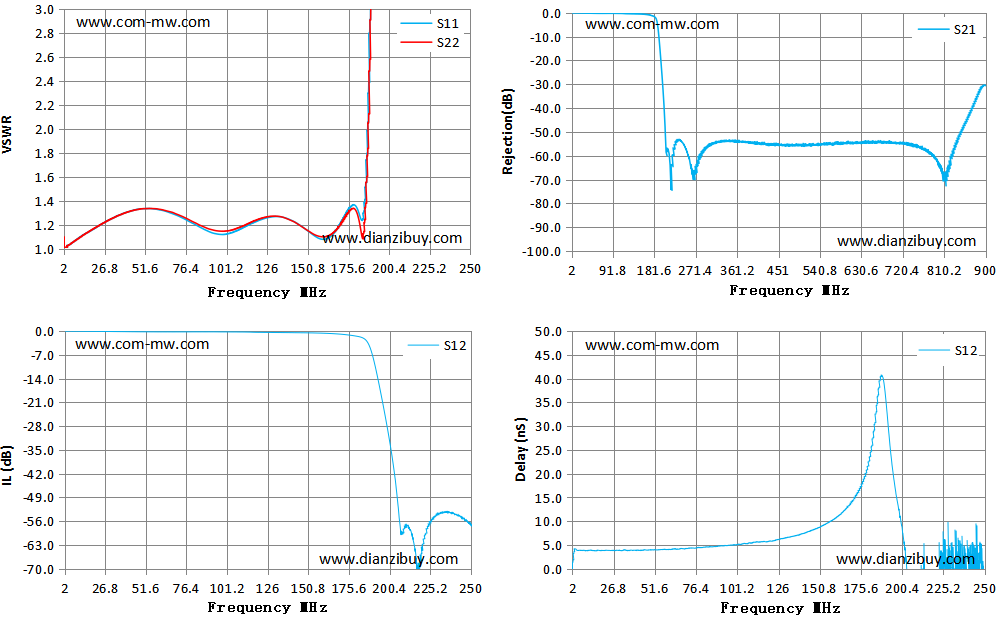

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 2.00 | 1.09 | 1.10 | -0.09 | 0.32 |
| 20.00 | 1.17 | 1.17 | -0.10 | 3.88 |
| 37.00 | 1.29 | 1.29 | -0.17 | 3.95 |
| 55.00 | 1.34 | 1.34 | -0.23 | 4.08 |
| 73.00 | 1.27 | 1.28 | -0.25 | 4.39 |
| 91.00 | 1.14 | 1.16 | -0.23 | 4.83 |
| 108.00 | 1.16 | 1.17 | -0.28 | 5.38 |
| 126.00 | 1.26 | 1.27 | -0.41 | 6.17 |
| 144.00 | 1.21 | 1.21 | -0.49 | 7.87 |
| 161.00 | 1.08 | 1.10 | -0.66 | 10.93 |
| 179.00 | 1.37 | 1.34 | -1.42 | 20.59 |
| 197.00 | 17.91 | 14.61 | -23.14 | 15.37 |
| 215.00 | 50.69 | 45.02 | -62.21 | -30.35 |
| 232.00 | 71.57 | 67.76 | -53.62 | -0.74 |
| 250.00 | 94.54 | 84.95 | -56.92 | -1.96 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
