通带频率 DC~1800MHz, 2.3-4.5GHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1800 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 2.3-4.5 | GHz≥ | 50 | dB | ||
| 带外抑制 | 4.5-5.5 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

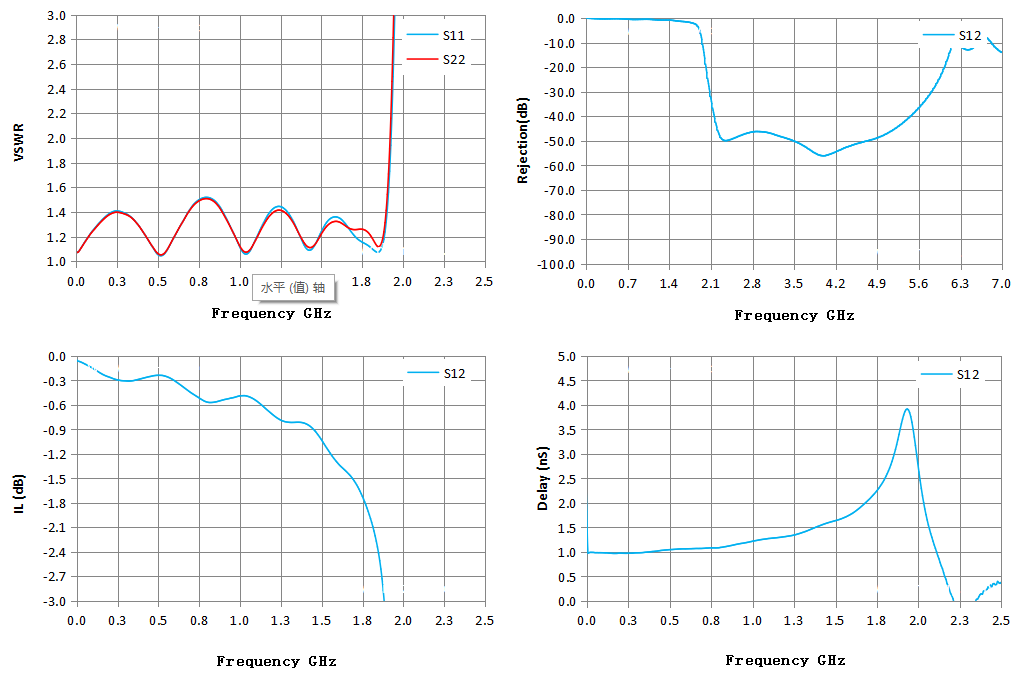

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.07 | 1.07 | -0.05 | -0.05 | 1.82 |
| 0.28 | 1.41 | 1.40 | -0.29 | -0.29 | 0.97 |
| 0.53 | 1.05 | 1.06 | -0.24 | -0.24 | 1.05 |
| 0.77 | 1.49 | 1.48 | -0.51 | -0.51 | 1.08 |
| 1.02 | 1.13 | 1.13 | -0.49 | -0.49 | 1.22 |
| 1.27 | 1.44 | 1.41 | -0.79 | -0.79 | 1.35 |
| 1.52 | 1.26 | 1.24 | -1.06 | -1.06 | 1.65 |
| 1.77 | 1.15 | 1.26 | -1.75 | -1.75 | 2.28 |
| 2.01 | 7.36 | 8.25 | -15.19 | -15.19 | 2.63 |
| 2.26 | 17.77 | 16.45 | -47.14 | -47.14 | -0.21 |
| 2.51 | 14.68 | 14.85 | -48.97 | -48.97 | 0.39 |
| 2.76 | 9.87 | 11.81 | -46.71 | -46.71 | 0.54 |
| 3.00 | 8.26 | 8.95 | -46.35 | -46.35 | 0.57 |
| 3.25 | 9.89 | 6.51 | -47.96 | -47.96 | 0.45 |
| 3.50 | 12.60 | 6.08 | -49.92 | -49.92 | 0.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
