通带频率DC~20MHz, 带外抑制32-500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 20 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带外抑制 | 32-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

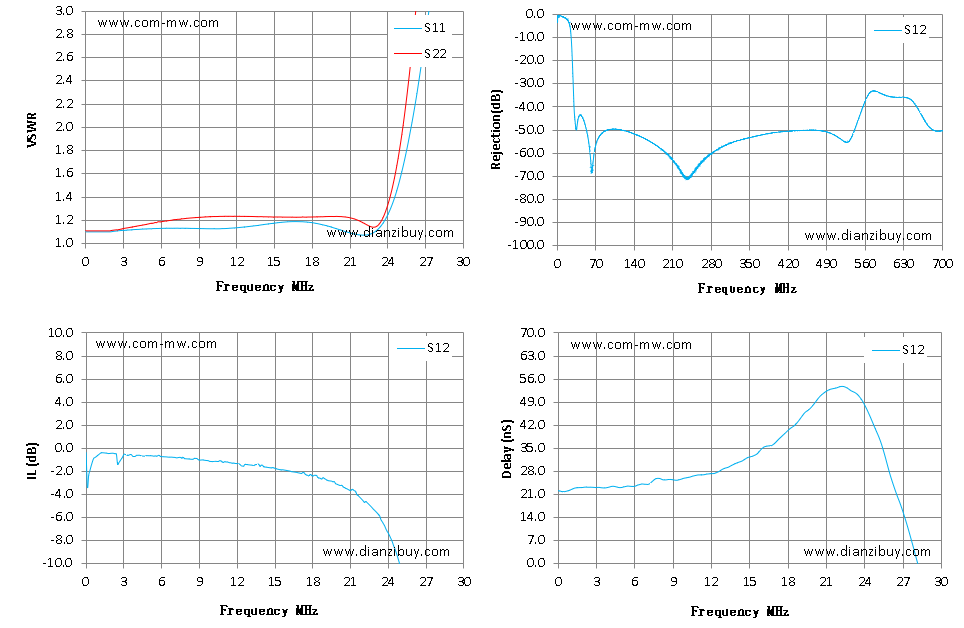

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.1 | 1.11 | -0.39 | -0.39 | 22.19 |
| 2 | 1.1 | 1.11 | -0.44 | -0.44 | 23.15 |
| 4 | 1.12 | 1.15 | -0.7 | -0.7 | 23.19 |
| 6 | 1.13 | 1.19 | -0.71 | -0.71 | 23.47 |
| 9 | 1.13 | 1.22 | -1 | -1 | 25.52 |
| 11 | 1.13 | 1.23 | -1.22 | -1.22 | 26.93 |
| 13 | 1.15 | 1.23 | -1.43 | -1.43 | 28.76 |
| 15 | 1.17 | 1.23 | -1.69 | -1.69 | 32.33 |
| 17 | 1.19 | 1.23 | -2.14 | -2.14 | 36.42 |
| 19 | 1.16 | 1.23 | -2.61 | -2.61 | 43.84 |
| 21 | 1.09 | 1.22 | -3.63 | -3.63 | 52.13 |
| 24 | 1.23 | 1.31 | -7.21 | -7.21 | 48.71 |
| 26 | 2.04 | 2.66 | -13.93 | -13.93 | 27.9 |
| 28 | 3.56 | 5.45 | -25.51 | -25.51 | 3.37 |
| 30 | 5.51 | 9.19 | -38.75 | -38.75 | -25.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
