通带频率 DC~20MHz, 24-350MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 20 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 24-350 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

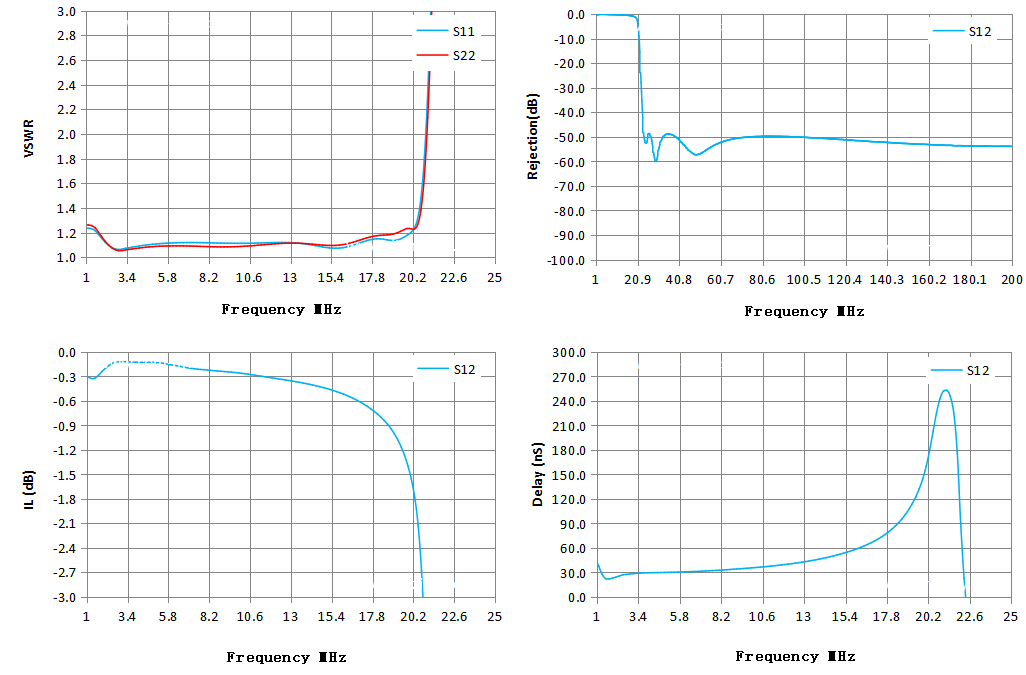

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.00 | 1.24 | 1.26 | -0.29 | -0.29 | 47.48 |
| 5.00 | 1.10 | 1.09 | -0.13 | -0.13 | 29.98 |
| 8.00 | 1.12 | 1.09 | -0.22 | -0.22 | 32.48 |
| 12.00 | 1.12 | 1.11 | -0.32 | -0.32 | 39.68 |
| 15.00 | 1.08 | 1.10 | -0.43 | -0.43 | 51.21 |
| 19.00 | 1.14 | 1.18 | -0.94 | -0.94 | 101.23 |
| 22.00 | 6.70 | 6.53 | -15.43 | -15.43 | 177.88 |
| 26.00 | 48.20 | 52.55 | -49.34 | -49.34 | -8.95 |
| 29.00 | 78.07 | 78.45 | -58.41 | -58.41 | -131.73 |
| 33.00 | 117.61 | 104.70 | -50.27 | -50.27 | 6.19 |
| 36.00 | 145.37 | 122.61 | -48.87 | -48.87 | 11.65 |
| 40.00 | 185.47 | 147.64 | -50.60 | -50.60 | 13.20 |
| 43.00 | 210.00 | 155.39 | -53.14 | -53.14 | 18.31 |
| 47.00 | 289.23 | 176.07 | -56.59 | -56.59 | 33.78 |
| 50.00 | 298.02 | 183.69 | -57.14 | -57.14 | 32.30 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
