通带频率 DC~20MHz, 24-700MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 20 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 24-700 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

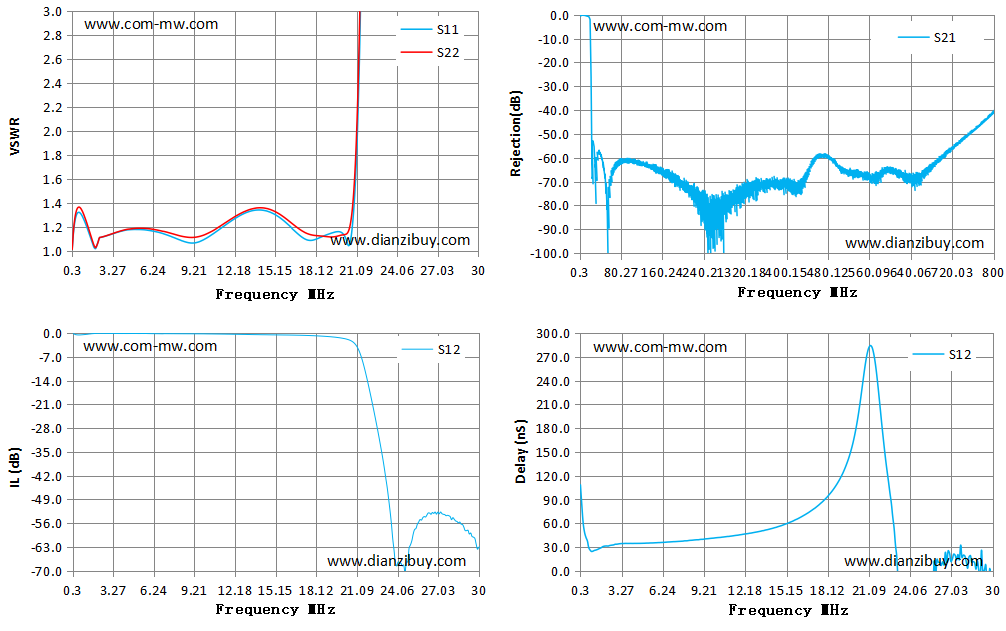

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.01 | -0.05 | 108.37 |
| 2.00 | 1.02 | 1.03 | -0.13 | 30.99 |
| 5.00 | 1.18 | 1.19 | -0.15 | 34.86 |
| 7.00 | 1.14 | 1.16 | -0.20 | 36.75 |
| 9.00 | 1.06 | 1.11 | -0.23 | 39.66 |
| 11.00 | 1.17 | 1.20 | -0.31 | 43.35 |
| 13.00 | 1.32 | 1.33 | -0.43 | 48.94 |
| 15.00 | 1.31 | 1.33 | -0.55 | 58.46 |
| 17.00 | 1.12 | 1.17 | -0.67 | 76.66 |
| 19.00 | 1.14 | 1.12 | -1.05 | 115.99 |
| 22.00 | 8.33 | 9.13 | -16.72 | 187.27 |
| 24.00 | 30.21 | 33.34 | -68.61 | -558.73 |
| 26.00 | 56.85 | 61.58 | -54.08 | 14.55 |
| 28.00 | 86.50 | 88.24 | -54.98 | 18.62 |
| 30.00 | 125.87 | 119.09 | -63.08 | -4.94 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
