通带频率DC~200MHz, 带外抑制300-1200MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 200 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 300-1200 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

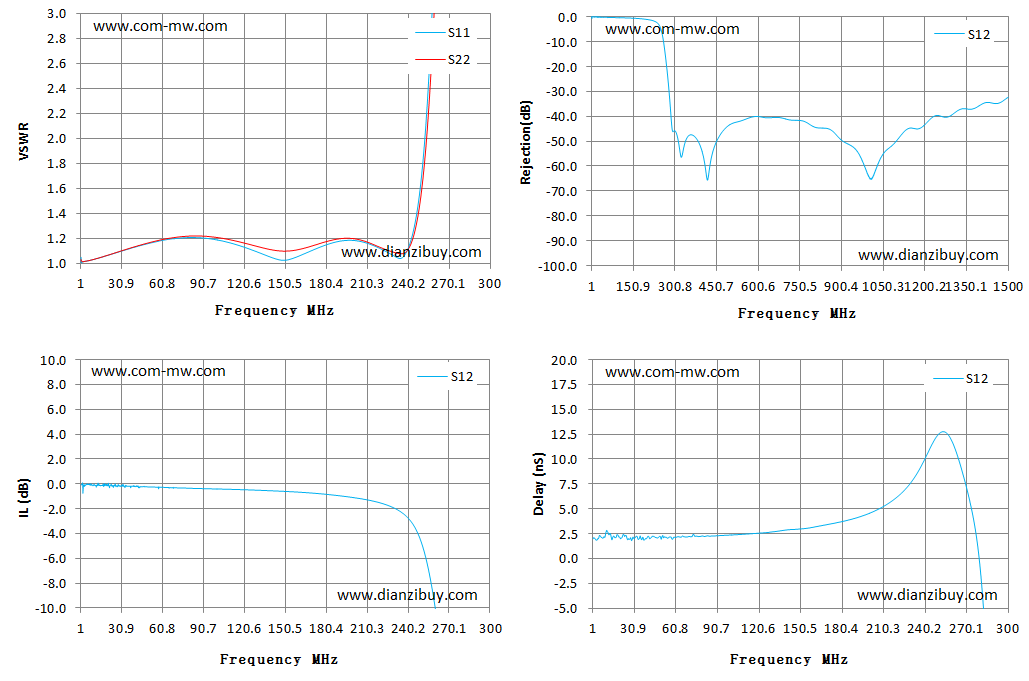

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.05 | 1.04 | -0.18 | -0.18 | 1.98 |
| 26 | 1.09 | 1.09 | -0.15 | -0.15 | 1.9 |
| 51 | 1.16 | 1.17 | -0.24 | -0.24 | 2.27 |
| 76 | 1.21 | 1.22 | -0.34 | -0.34 | 2.25 |
| 101 | 1.19 | 1.21 | -0.41 | -0.41 | 2.37 |
| 126 | 1.11 | 1.15 | -0.49 | -0.49 | 2.61 |
| 151 | 1.03 | 1.1 | -0.61 | -0.61 | 2.98 |
| 176 | 1.13 | 1.16 | -0.8 | -0.8 | 3.58 |
| 200 | 1.19 | 1.2 | -1.1 | -1.1 | 4.54 |
| 225 | 1.09 | 1.11 | -1.71 | -1.71 | 6.82 |
| 250 | 1.71 | 1.59 | -4.74 | -4.74 | 12.52 |
| 275 | 9.29 | 7.93 | -24.01 | -24.01 | 4.1 |
| 300 | 21.67 | 18.51 | -45.76 | -45.76 | -8.97 |
| 325 | 36.52 | 33.71 | -56.37 | -56.37 | -17.02 |
| 350 | 54.91 | 56.1 | -47.82 | -47.82 | 0.01 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
