通带频率 DC~2000MHz, 2.5-4.5GHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2000 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 2.5-4.5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

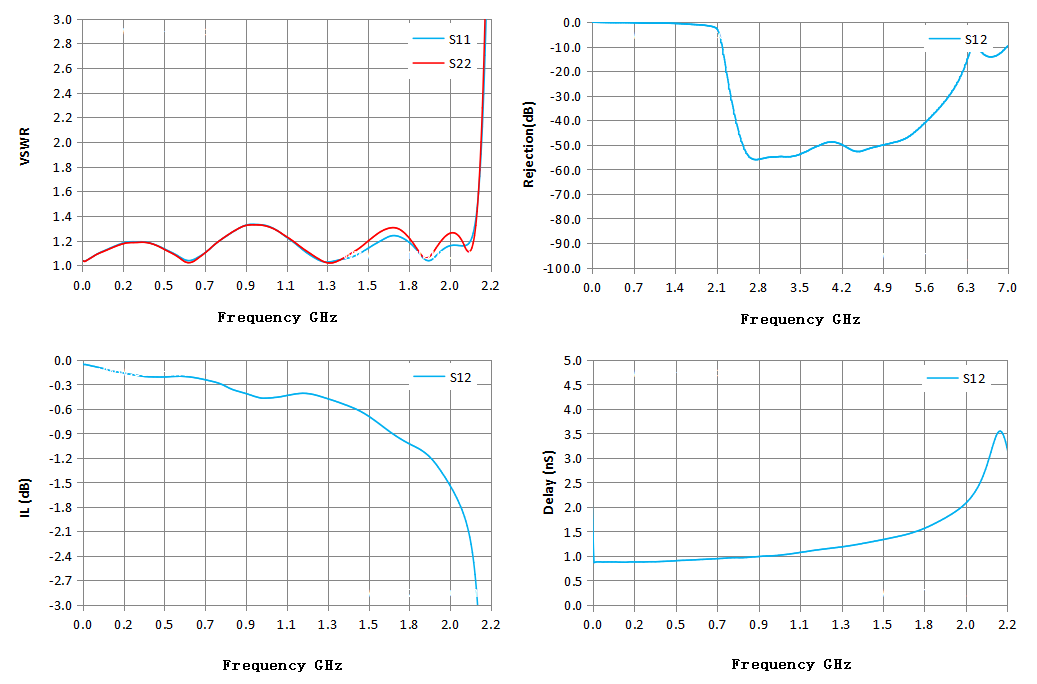

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.04 | 1.04 | -0.04 | -0.04 | 1.73 |
| 0.24 | 1.18 | 1.17 | -0.16 | -0.16 | 0.88 |
| 0.45 | 1.15 | 1.14 | -0.21 | -0.21 | 0.90 |
| 0.67 | 1.08 | 1.08 | -0.23 | -0.23 | 0.94 |
| 0.88 | 1.31 | 1.31 | -0.40 | -0.40 | 0.98 |
| 1.09 | 1.26 | 1.26 | -0.45 | -0.45 | 1.05 |
| 1.30 | 1.04 | 1.04 | -0.45 | -0.45 | 1.17 |
| 1.52 | 1.11 | 1.16 | -0.65 | -0.65 | 1.31 |
| 1.73 | 1.22 | 1.28 | -0.98 | -0.98 | 1.51 |
| 1.94 | 1.12 | 1.20 | -1.38 | -1.38 | 1.93 |
| 2.15 | 1.90 | 2.00 | -3.95 | -3.95 | 3.51 |
| 2.36 | 15.84 | 20.40 | -30.89 | -30.89 | 1.04 |
| 2.58 | 12.89 | 18.58 | -51.36 | -51.36 | 0.24 |
| 2.79 | 9.07 | 14.46 | -56.04 | -56.04 | 0.42 |
| 3.00 | 7.66 | 9.75 | -55.08 | -55.08 | 0.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
