通带频率 DC~215MHz,265-900MHz≥55dB,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 215 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 265-900 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

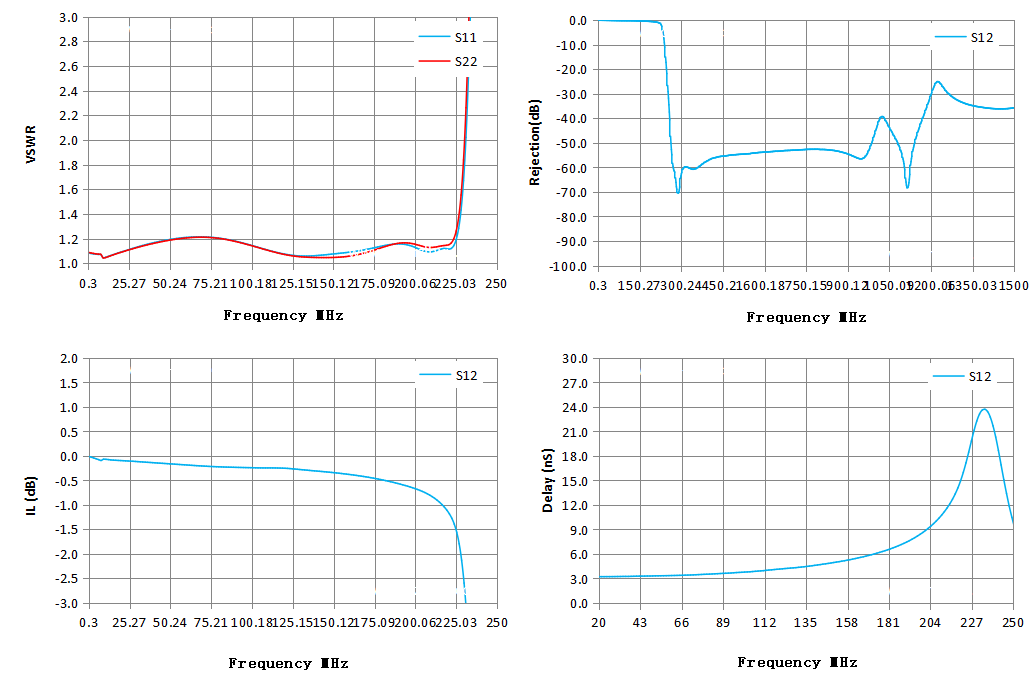

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.08 | 1.09 | -0.01 | -0.01 | 30.64 |
| 107.00 | 1.12 | 1.12 | -0.25 | -0.25 | 3.87 |
| 215.00 | 1.11 | 1.14 | -0.95 | -0.95 | 12.14 |
| 322.00 | 96.56 | 77.28 | -59.89 | -59.89 | -1.36 |
| 429.00 | 107.58 | 84.62 | -55.89 | -55.89 | 0.81 |
| 536.00 | 76.34 | 67.12 | -54.48 | -54.48 | 0.69 |
| 643.00 | 65.05 | 55.75 | -53.42 | -53.42 | 0.17 |
| 750.00 | 71.17 | 57.21 | -52.71 | -52.71 | 0.33 |
| 857.00 | 60.79 | 52.86 | -53.26 | -53.26 | 0.75 |
| 964.00 | 45.16 | 43.42 | -55.66 | -55.66 | 5.75 |
| 1072.00 | 47.27 | 42.42 | -47.99 | -47.99 | 1.88 |
| 1179.00 | 49.68 | 33.52 | -37.73 | -37.73 | 1.83 |
| 1286.00 | 48.99 | 34.00 | -31.98 | -31.98 | 1.01 |
| 1393.00 | 45.05 | 37.26 | -35.67 | -35.67 | 0.36 |
| 1500.00 | 34.11 | 36.85 | -35.74 | -35.74 | -0.20 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
