通带频率 DC~2200MHz,2.7-5GHz≥45dB,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2200 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 2.7-5 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

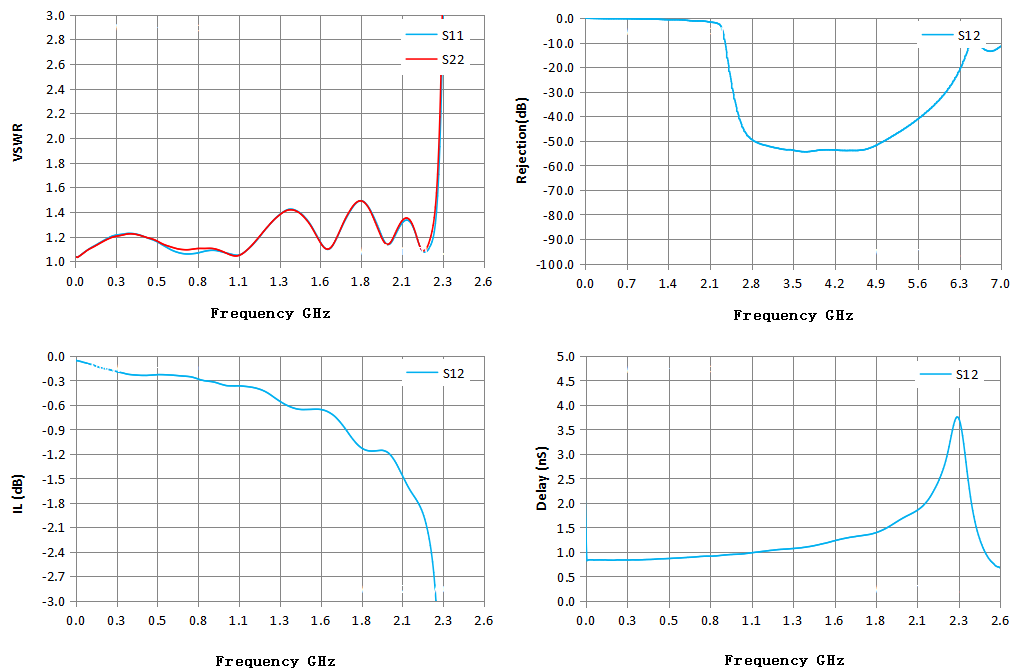

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.04 | 1.04 | -0.04 | -0.04 | 1.67 |
| 0.31 | 1.22 | 1.21 | -0.20 | -0.20 | 0.84 |
| 0.60 | 1.12 | 1.13 | -0.23 | -0.23 | 0.88 |
| 0.88 | 1.09 | 1.10 | -0.31 | -0.31 | 0.93 |
| 1.16 | 1.15 | 1.15 | -0.39 | -0.39 | 1.02 |
| 1.45 | 1.39 | 1.38 | -0.66 | -0.66 | 1.13 |
| 1.73 | 1.33 | 1.34 | -0.90 | -0.90 | 1.33 |
| 2.02 | 1.15 | 1.16 | -1.23 | -1.23 | 1.73 |
| 2.30 | 1.31 | 1.44 | -3.00 | -3.00 | 3.37 |
| 2.58 | 13.03 | 14.37 | -37.35 | -37.35 | 0.71 |
| 2.87 | 8.54 | 10.48 | -50.16 | -50.16 | 0.77 |
| 3.15 | 8.59 | 7.25 | -52.45 | -52.45 | 0.69 |
| 3.43 | 11.31 | 5.98 | -53.63 | -53.63 | 0.63 |
| 3.72 | 14.33 | 8.82 | -54.45 | -54.45 | 0.55 |
| 4.00 | 16.99 | 13.16 | -53.70 | -53.70 | 0.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
