通带频率 DC~225MHz,3dB截止频率 250MHz,320-400MHz≥30dB,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 225 | MHz |
| 3dB截止频率 | / | / | 250 | MHz | ||
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 320-400 | MHz≥ | 30 | dB | ||
| 带外抑制 | 400-2700 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

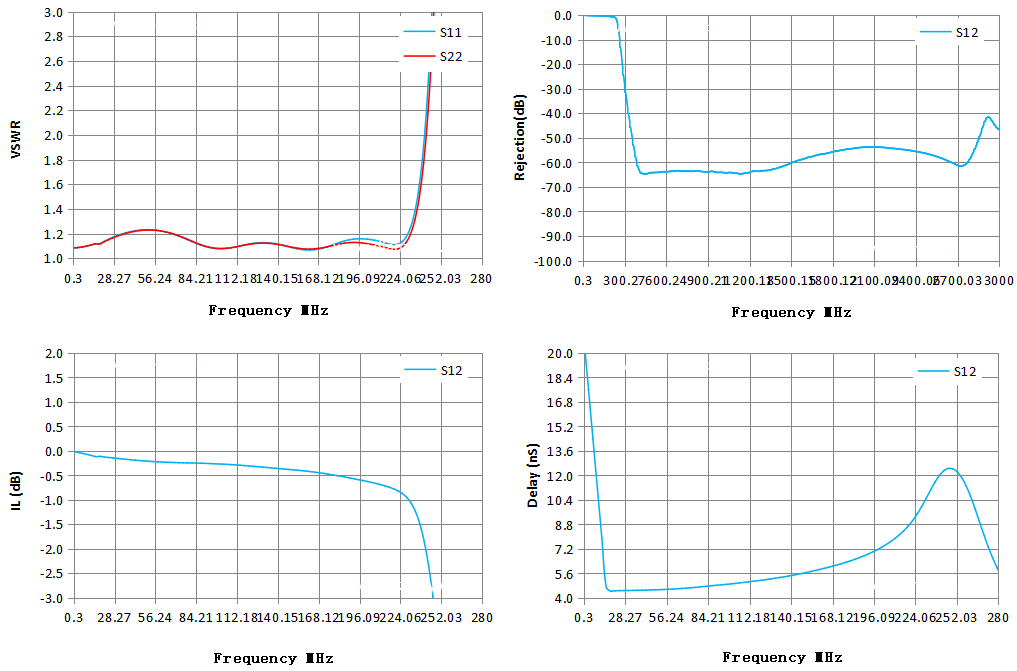

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.08 | 1.08 | -0.01 | -0.01 | 20.85 |
| 215.00 | 1.13 | 1.09 | -0.71 | -0.71 | 8.13 |
| 429.00 | 76.26 | 64.56 | -64.54 | -64.54 | -1.19 |
| 643.00 | 54.42 | 49.57 | -63.48 | -63.48 | 0.41 |
| 857.00 | 51.89 | 47.45 | -63.74 | -63.74 | 0.91 |
| 1072.00 | 46.80 | 41.00 | -64.17 | -64.17 | 0.41 |
| 1286.00 | 48.99 | 38.04 | -63.48 | -63.48 | 0.12 |
| 1500.00 | 43.55 | 37.42 | -60.33 | -60.33 | 0.28 |
| 1714.00 | 36.08 | 33.06 | -56.63 | -56.63 | 0.27 |
| 1929.00 | 33.24 | 31.17 | -54.44 | -54.44 | 0.52 |
| 2143.00 | 31.73 | 30.28 | -53.82 | -53.82 | 0.53 |
| 2357.00 | 27.24 | 26.06 | -55.10 | -55.10 | 0.37 |
| 2571.00 | 23.69 | 24.99 | -57.98 | -57.98 | 0.04 |
| 2786.00 | 19.78 | 17.41 | -59.13 | -59.13 | -1.03 |
| 3000.00 | 17.95 | 9.39 | -46.71 | -46.71 | 6.50 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
