通带频率 DC~2400MHz,2.9-5.5GHz≥40dB,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2400 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 2.9-5.5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

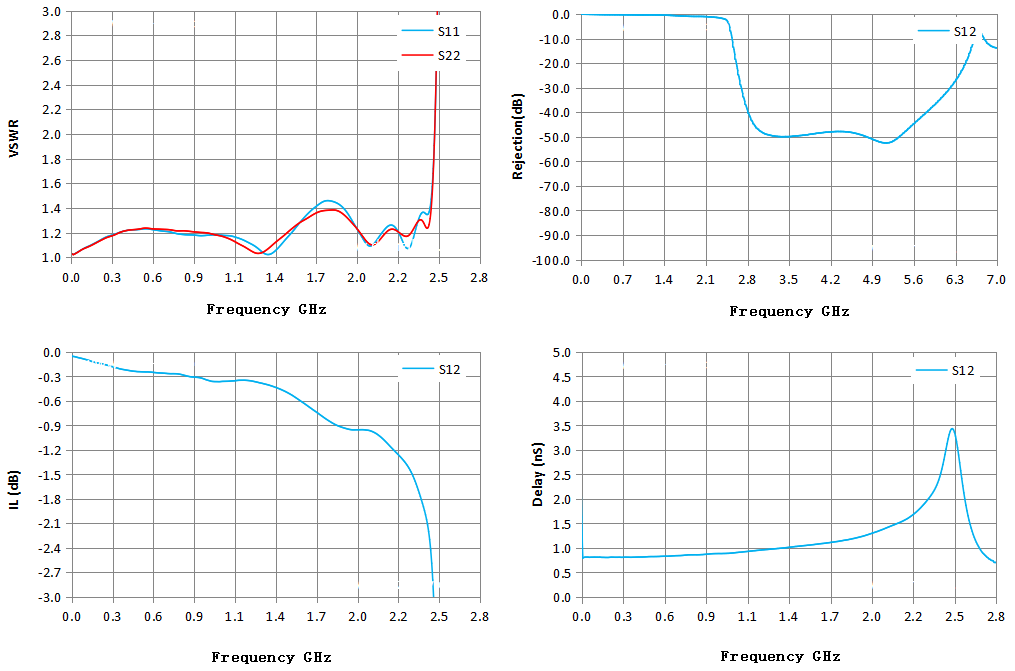

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.03 | 1.03 | -0.04 | -0.04 | 1.63 |
| 0.31 | 1.18 | 1.17 | -0.18 | -0.18 | 0.81 |
| 0.60 | 1.22 | 1.23 | -0.25 | -0.25 | 0.83 |
| 0.88 | 1.18 | 1.20 | -0.31 | -0.31 | 0.87 |
| 1.16 | 1.16 | 1.12 | -0.35 | -0.35 | 0.94 |
| 1.45 | 1.10 | 1.15 | -0.46 | -0.46 | 1.03 |
| 1.73 | 1.45 | 1.37 | -0.79 | -0.79 | 1.13 |
| 2.02 | 1.13 | 1.15 | -0.95 | -0.95 | 1.35 |
| 2.30 | 1.08 | 1.17 | -1.37 | -1.37 | 1.83 |
| 2.58 | 8.93 | 9.48 | -12.42 | -12.42 | 2.27 |
| 2.87 | 9.01 | 12.38 | -42.03 | -42.03 | 0.71 |
| 3.15 | 7.87 | 7.33 | -49.04 | -49.04 | 0.72 |
| 3.43 | 9.28 | 5.48 | -49.94 | -49.94 | 0.65 |
| 3.72 | 11.08 | 7.16 | -49.45 | -49.45 | 0.72 |
| 4.00 | 12.84 | 9.46 | -48.52 | -48.52 | 0.70 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
