通带频率DC~25MHz, 带外抑制42-600MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 25 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带外抑制 | 42-600 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

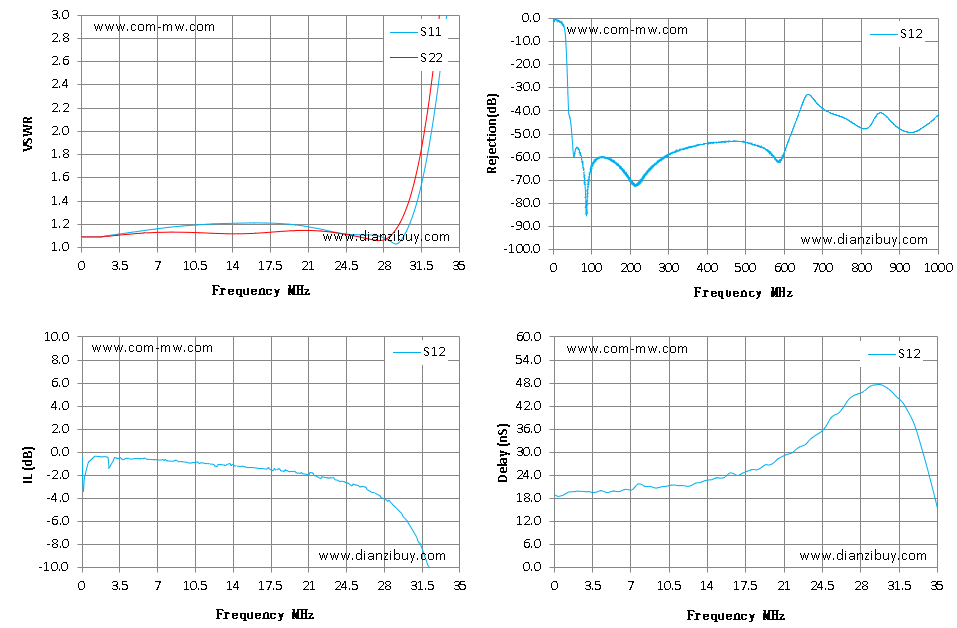

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.09 | 1.09 | -0.36 | -0.36 | 18.93 |
| 7 | 1.16 | 1.13 | -0.64 | -0.64 | 20.23 |
| 14 | 1.21 | 1.12 | -1.04 | -1.04 | 22.75 |
| 21 | 1.18 | 1.15 | -1.92 | -1.92 | 29.05 |
| 29 | 1.04 | 1.13 | -4.66 | -4.66 | 47.28 |
| 36 | 4.99 | 6 | -24.62 | -24.62 | 6.31 |
| 43 | 14.71 | 16.96 | -42.97 | -42.97 | -20.1 |
| 50 | 29.26 | 34.58 | -55.02 | -55.02 | -25.96 |
| 57 | 47.43 | 58.3 | -57.03 | -57.03 | -18.18 |
| 64 | 70.52 | 89.53 | -56.15 | -56.15 | 0.88 |
| 71 | 103.44 | 140.7 | -59.17 | -59.17 | 2.94 |
| 79 | 148.9 | 241.06 | -66.51 | -66.51 | 8.42 |
| 86 | 192.56 | 401.33 | -84.97 | -84.97 | 44.77 |
| 93 | 235.38 | 814.65 | -68.41 | -68.41 | 7.06 |
| 100 | 259.26 | 2148.62 | -63.79 | -63.79 | 1.88 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
