通带频率 DC~25MHz, 30-850MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 25 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 30-850 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

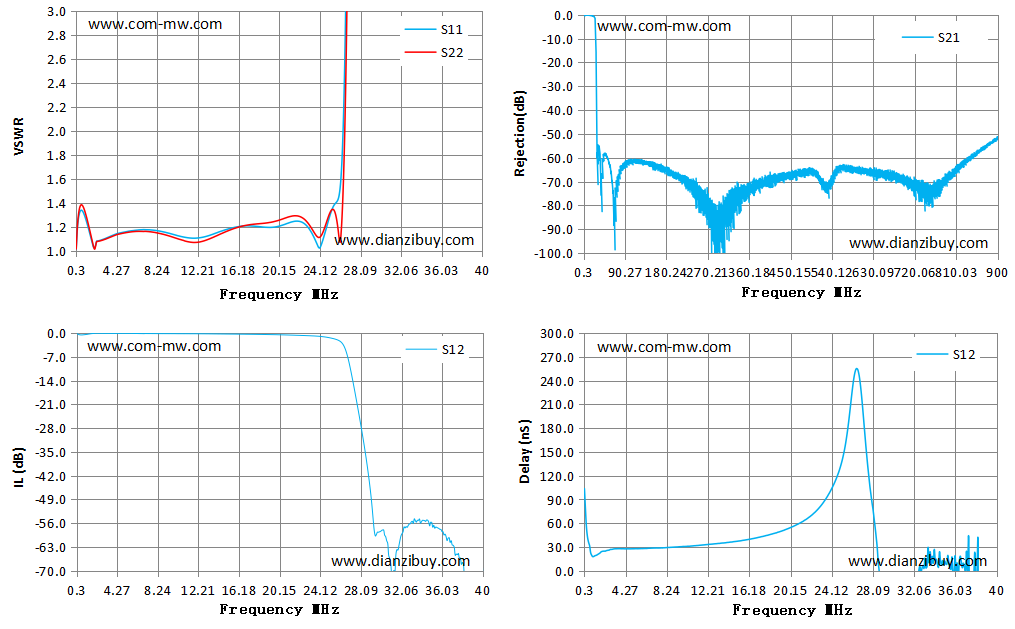

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.02 | -0.04 | 103.58 |
| 3.00 | 1.10 | 1.09 | -0.10 | 27.15 |
| 6.00 | 1.17 | 1.16 | -0.14 | 28.09 |
| 9.00 | 1.15 | 1.13 | -0.19 | 29.91 |
| 12.00 | 1.11 | 1.07 | -0.22 | 32.94 |
| 14.00 | 1.15 | 1.12 | -0.27 | 35.62 |
| 17.00 | 1.21 | 1.21 | -0.37 | 41.97 |
| 20.00 | 1.20 | 1.25 | -0.51 | 53.69 |
| 23.00 | 1.19 | 1.23 | -0.80 | 80.85 |
| 26.00 | 1.46 | 1.11 | -2.34 | 216.90 |
| 29.00 | 28.24 | 30.19 | -46.20 | -171.29 |
| 31.00 | 49.85 | 57.63 | -68.05 | -341.99 |
| 34.00 | 83.53 | 97.82 | -55.59 | 26.89 |
| 37.00 | 118.64 | 130.25 | -62.43 | -0.52 |
| 40.00 | 156.51 | 147.13 | -70.39 | -59.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
