通带频率DC~250MHz, 带外抑制360-1200MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 250 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 360-1200 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

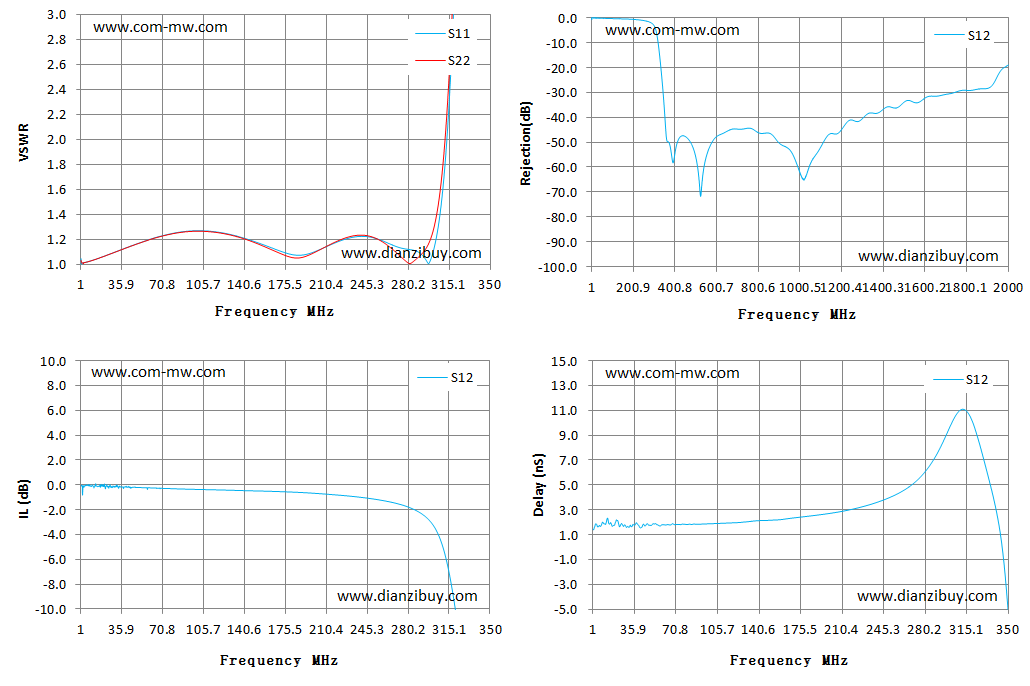

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.05 | 1.04 | -0.17 | -0.17 | 1.41 |
| 37 | 1.13 | 1.13 | -0.17 | -0.17 | 1.9 |
| 72 | 1.24 | 1.23 | -0.29 | -0.29 | 1.81 |
| 108 | 1.27 | 1.27 | -0.38 | -0.38 | 1.91 |
| 144 | 1.2 | 1.2 | -0.47 | -0.47 | 2.14 |
| 179 | 1.09 | 1.06 | -0.57 | -0.57 | 2.45 |
| 215 | 1.16 | 1.17 | -0.78 | -0.78 | 2.96 |
| 251 | 1.22 | 1.22 | -1.14 | -1.14 | 4.01 |
| 286 | 1.11 | 1.04 | -2.01 | -2.01 | 6.81 |
| 322 | 3.77 | 4.04 | -10.9 | -10.9 | 9.6 |
| 357 | 18.32 | 17.92 | -44.72 | -44.72 | -11.96 |
| 393 | 39.89 | 39.34 | -58.15 | -58.15 | -14.25 |
| 429 | 77.03 | 73.45 | -47.66 | -47.66 | 0.27 |
| 464 | 94.85 | 132.35 | -48.63 | -48.63 | 0.46 |
| 500 | 162.67 | 253.54 | -55.57 | -55.57 | -0.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |

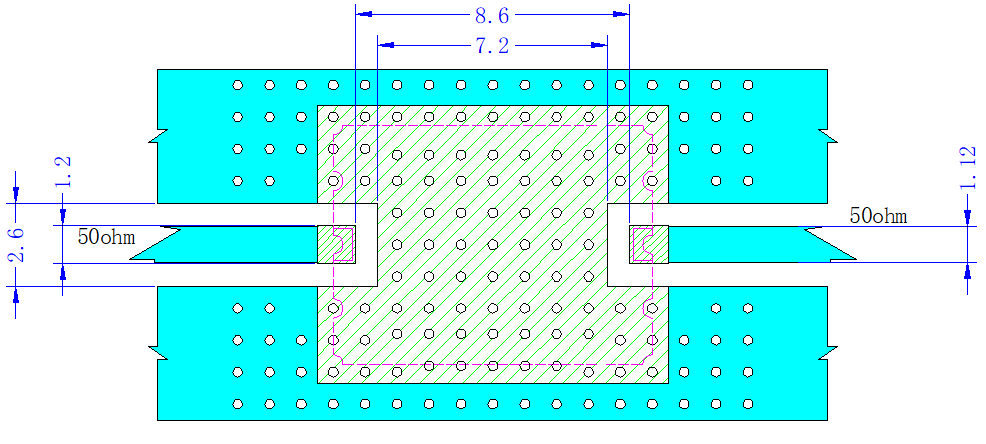

| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
