通带频率 DC~250MHz, 293-1500MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 250 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 293-1500 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

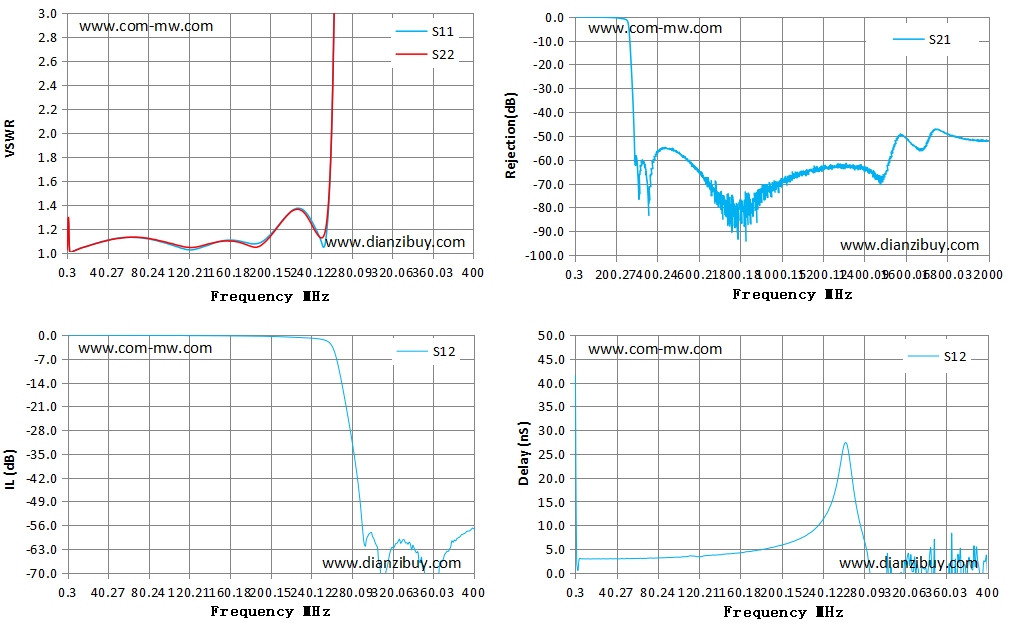

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.02 | 1.03 | -0.04 | 41.49 |
| 29.00 | 1.08 | 1.08 | -0.07 | 2.95 |
| 57.00 | 1.13 | 1.13 | -0.12 | 3.01 |
| 86.00 | 1.11 | 1.11 | -0.15 | 3.15 |
| 115.00 | 1.03 | 1.05 | -0.16 | 3.53 |
| 143.00 | 1.07 | 1.08 | -0.22 | 3.82 |
| 172.00 | 1.09 | 1.08 | -0.29 | 4.56 |
| 200.00 | 1.15 | 1.13 | -0.42 | 5.75 |
| 229.00 | 1.37 | 1.36 | -0.75 | 8.47 |
| 257.00 | 1.20 | 1.28 | -1.84 | 21.13 |
| 286.00 | 36.63 | 28.29 | -43.40 | -0.21 |
| 314.00 | 70.61 | 54.51 | -69.49 | -25.42 |
| 343.00 | 96.87 | 70.83 | -63.57 | 0.71 |
| 371.00 | 101.05 | 76.13 | -65.95 | -8.87 |
| 400.00 | 110.15 | 77.03 | -57.03 | -0.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
