通带频率DC~30MHz, 带外抑制47-600MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 30 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | dB | ||||
| 带外抑制 | 47-600 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

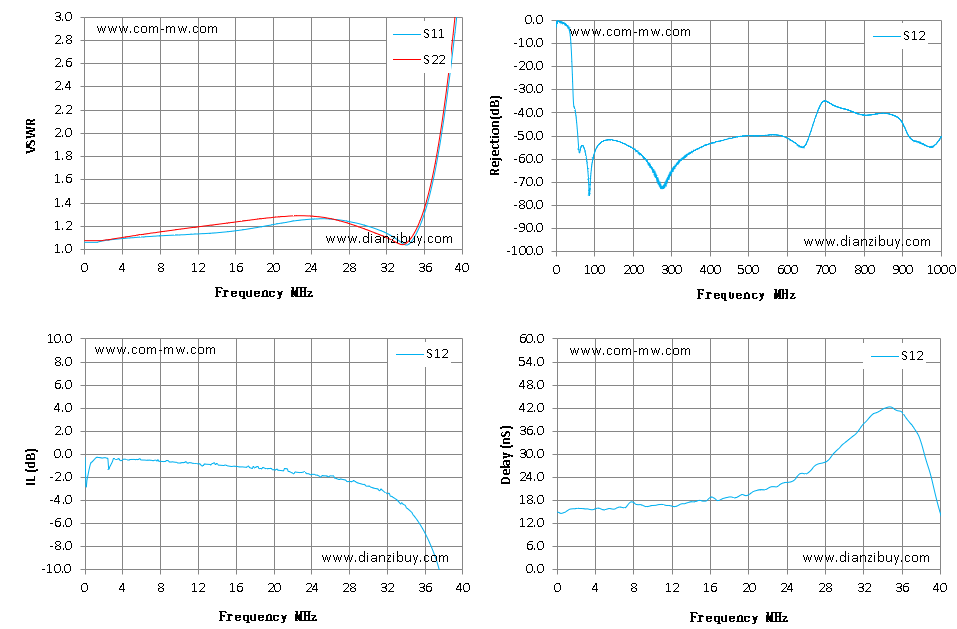

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.06 | 1.08 | -0.28 | -0.28 | 15.03 |
| 7 | 1.11 | 1.14 | -0.52 | -0.52 | 16.14 |
| 14 | 1.14 | 1.22 | -0.8 | -0.8 | 17.64 |
| 21 | 1.23 | 1.28 | -1.42 | -1.42 | 20.68 |
| 29 | 1.23 | 1.2 | -2.49 | -2.49 | 30.41 |
| 36 | 1.29 | 1.34 | -6.71 | -6.71 | 41.11 |
| 43 | 6.14 | 6.54 | -30.83 | -30.83 | -5.92 |
| 50 | 15.05 | 16.79 | -40.42 | -40.42 | -8.65 |
| 57 | 27.71 | 31.68 | -53.54 | -53.54 | -26.05 |
| 64 | 45.09 | 51.72 | -54.73 | -54.73 | -16.15 |
| 71 | 70.12 | 80.71 | -54.82 | -54.82 | -0.08 |
| 79 | 111.65 | 133.97 | -60.95 | -60.95 | -7.07 |
| 86 | 164.13 | 208.08 | -75.15 | -75.15 | -39.26 |
| 93 | 229.69 | 337.01 | -61.5 | -61.5 | -5.24 |
| 100 | 284.13 | 561.91 | -56.7 | -56.7 | 0.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
