通带频率 DC~30MHz, 35-360MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 30 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 35-360 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

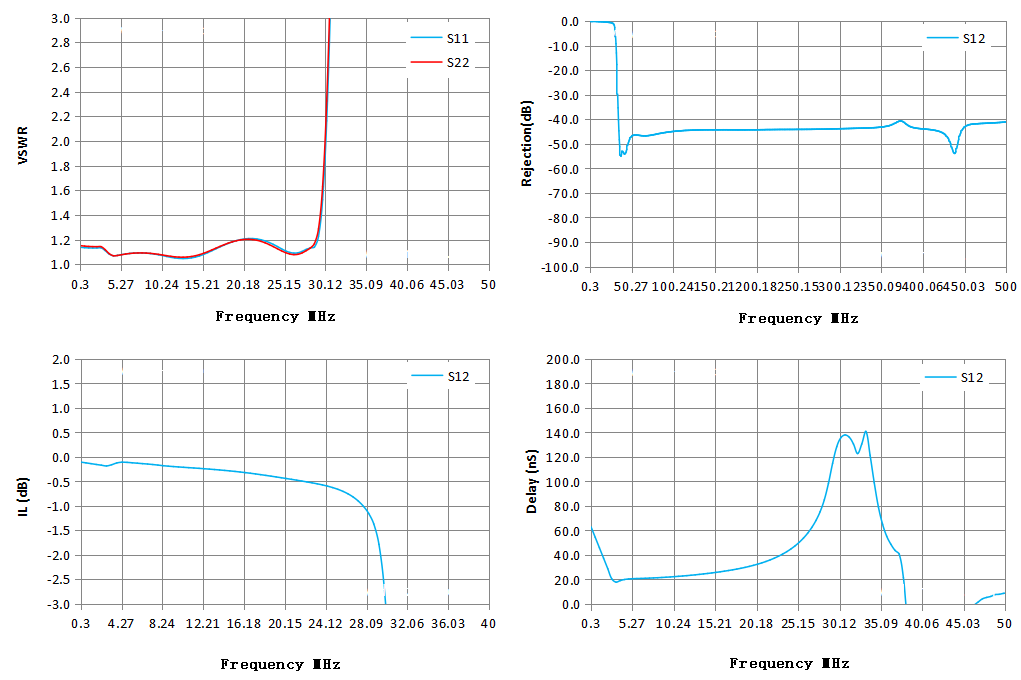

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.14 | 1.15 | -0.11 | -0.11 | 62.88 |
| 15.00 | 1.07 | 1.08 | -0.29 | -0.29 | 25.31 |
| 29.00 | 1.14 | 1.17 | -1.37 | -1.37 | 98.44 |
| 43.00 | 85.04 | 73.69 | -53.90 | -53.90 | -41.63 |
| 57.00 | 179.71 | 131.52 | -46.44 | -46.44 | 11.34 |
| 72.00 | 179.01 | 132.08 | -46.58 | -46.58 | 7.93 |
| 86.00 | 145.67 | 108.30 | -45.66 | -45.66 | 3.74 |
| 100.00 | 130.42 | 96.97 | -44.97 | -44.97 | 1.65 |
| 114.00 | 140.65 | 90.90 | -44.57 | -44.57 | 1.23 |
| 129.00 | 150.97 | 105.58 | -44.35 | -44.35 | 0.52 |
| 143.00 | 131.98 | 94.64 | -44.28 | -44.28 | 0.21 |
| 157.00 | 108.62 | 83.81 | -44.28 | -44.28 | 0.32 |
| 171.00 | 94.33 | 74.28 | -44.30 | -44.30 | 0.03 |
| 186.00 | 92.82 | 73.25 | -44.31 | -44.31 | -0.15 |
| 200.00 | 102.82 | 76.99 | -44.28 | -44.28 | 0.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
