通带频率DC~300MHz, 带外抑制430-1400MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 300 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 430-1400 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

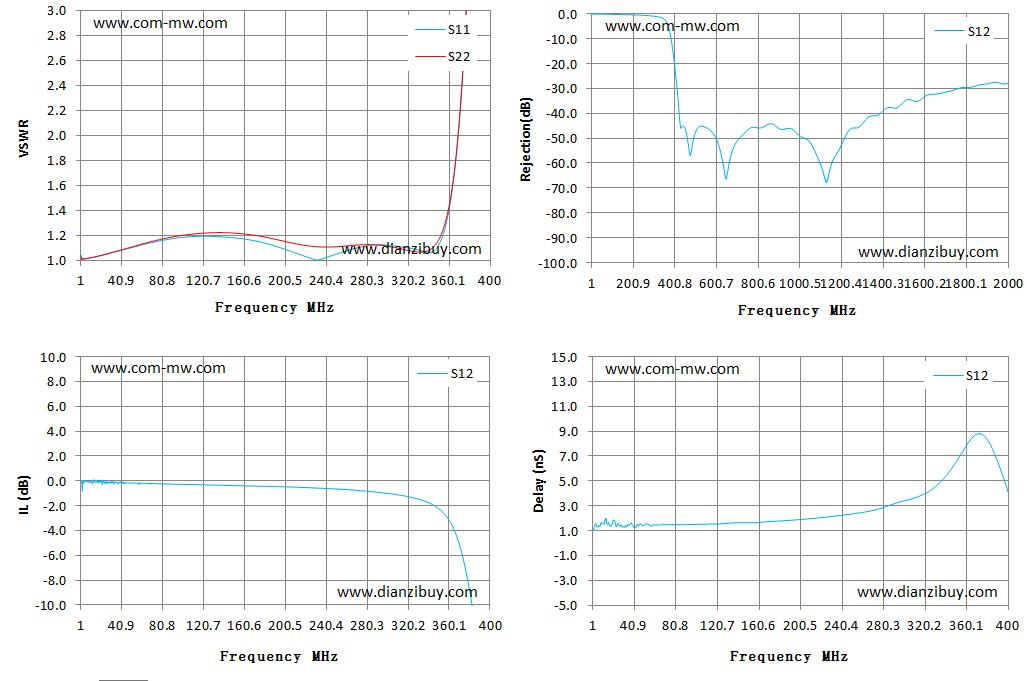

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.05 | 1.04 | -0.17 | -0.17 | 1.08 |
| 72 | 1.15 | 1.16 | -0.22 | -0.22 | 1.48 |
| 144 | 1.19 | 1.23 | -0.37 | -0.37 | 1.65 |
| 215 | 1.05 | 1.13 | -0.52 | -0.52 | 2 |
| 286 | 1.13 | 1.13 | -0.88 | -0.88 | 3.03 |
| 358 | 1.32 | 1.36 | -2.88 | -2.88 | 7.58 |
| 429 | 18.37 | 17.2 | -45.91 | -45.91 | -12.71 |
| 501 | 49.29 | 53.68 | -47.35 | -47.35 | -0.51 |
| 572 | 85.26 | 150.08 | -46.94 | -46.94 | 0.14 |
| 643 | 108.75 | 1103.62 | -65.66 | -65.66 | -12.65 |
| 715 | 148.5 | 542.03 | -49.65 | -49.65 | 0.48 |
| 786 | 172 | 393.89 | -45.64 | -45.64 | 0.6 |
| 857 | 170.91 | 259.17 | -44.21 | -44.21 | 0.06 |
| 929 | 171.42 | 182.67 | -46.32 | -46.32 | -0.53 |
| 1000 | 177.22 | 199.15 | -49.12 | -49.12 | 1.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
