通带频率 DC~300MHz, 360-1100MHz≥47dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 300 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | 360-1100 | MHz≥ | 47 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

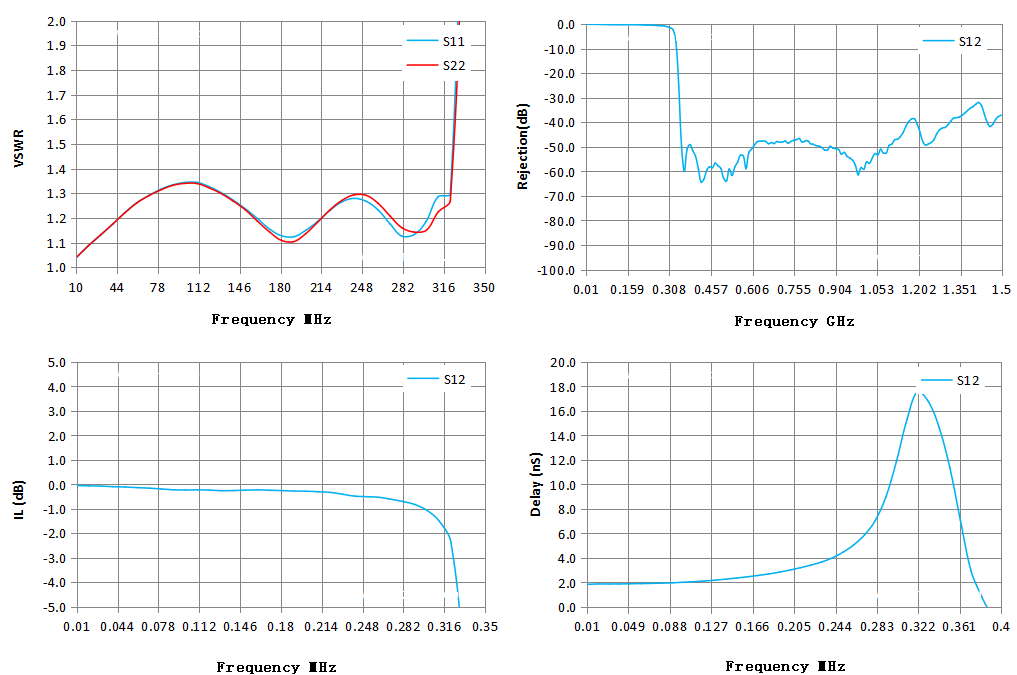

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 10.00 | 1.04 | 1.04 | -0.05 | -0.02 | 1.84 |
| 88.00 | 1.32 | 1.31 | -0.19 | -0.18 | 1.94 |
| 166.00 | 1.20 | 1.19 | -0.22 | -0.22 | 2.46 |
| 244.00 | 1.28 | 1.29 | -0.48 | -0.43 | 4.01 |
| 321.00 | 1.29 | 1.22 | -1.48 | -1.48 | 15.34 |
| 399.00 | 54.80 | 51.79 | -49.78 | -51.58 | -0.96 |
| 477.00 | 63.41 | 84.99 | -56.58 | -56.63 | 3.63 |
| 555.00 | 59.32 | 77.05 | -55.38 | -56.23 | 2.63 |
| 633.00 | 58.03 | 70.49 | -48.25 | -47.68 | 0.36 |
| 711.00 | 51.74 | 66.35 | -47.09 | -48.14 | 0.45 |
| 789.00 | 52.25 | 59.99 | -47.78 | -48.12 | 0.54 |
| 866.00 | 50.75 | 61.04 | -50.95 | -51.27 | -0.31 |
| 944.00 | 48.04 | 58.93 | -53.34 | -52.25 | -1.47 |
| 1022.00 | 50.55 | 56.22 | -55.92 | -56.11 | -2.43 |
| 1100.00 | 47.38 | 54.04 | -49.42 | -49.44 | -0.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
