通带频率DC~33MHz, 带外抑制50-600MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 33 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | dB | ||||
| 带外抑制 | 50-600 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

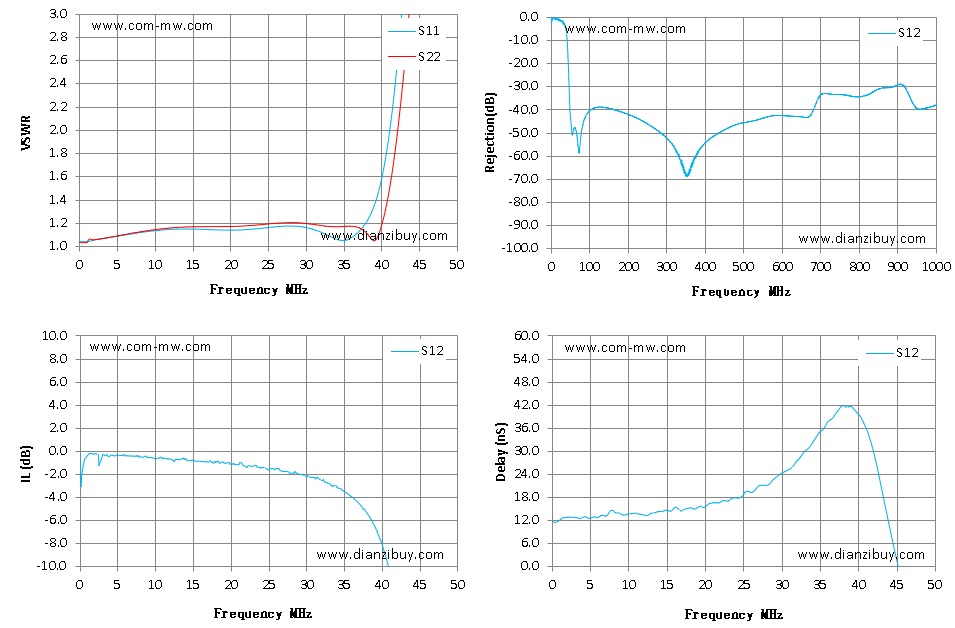

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.04 | 1.03 | -0.21 | -0.21 | 11.87 |
| 11 | 1.14 | 1.15 | -0.65 | -0.65 | 13.95 |
| 21 | 1.14 | 1.17 | -1.17 | -1.17 | 16.62 |
| 32 | 1.12 | 1.18 | -2.49 | -2.49 | 27.52 |
| 43 | 3.22 | 2.5 | -16.79 | -16.79 | 20.85 |
| 54 | 17.08 | 15.76 | -50.85 | -50.85 | -37.25 |
| 64 | 38.05 | 36.88 | -48.99 | -48.99 | -7.88 |
| 75 | 76.42 | 76.54 | -53.67 | -53.67 | -27 |
| 86 | 139.46 | 148.65 | -43.92 | -43.92 | 0.33 |
| 96 | 215.28 | 275.43 | -40.91 | -40.91 | 1.2 |
| 107 | 269.49 | 527.3 | -39.46 | -39.46 | 1.19 |
| 118 | 295.53 | 1320.3 | -38.88 | -38.88 | 1.08 |
| 129 | 299.34 | 4589.72 | -38.79 | -38.79 | 0.96 |
| 139 | 247.82 | 2332.09 | -38.97 | -38.97 | 0.94 |
| 150 | 257.85 | 3271.87 | -39.32 | -39.32 | 0.74 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
