通带频率 DC~350MHz,400-1100MHz≥40dB,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 350 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 400-1100 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

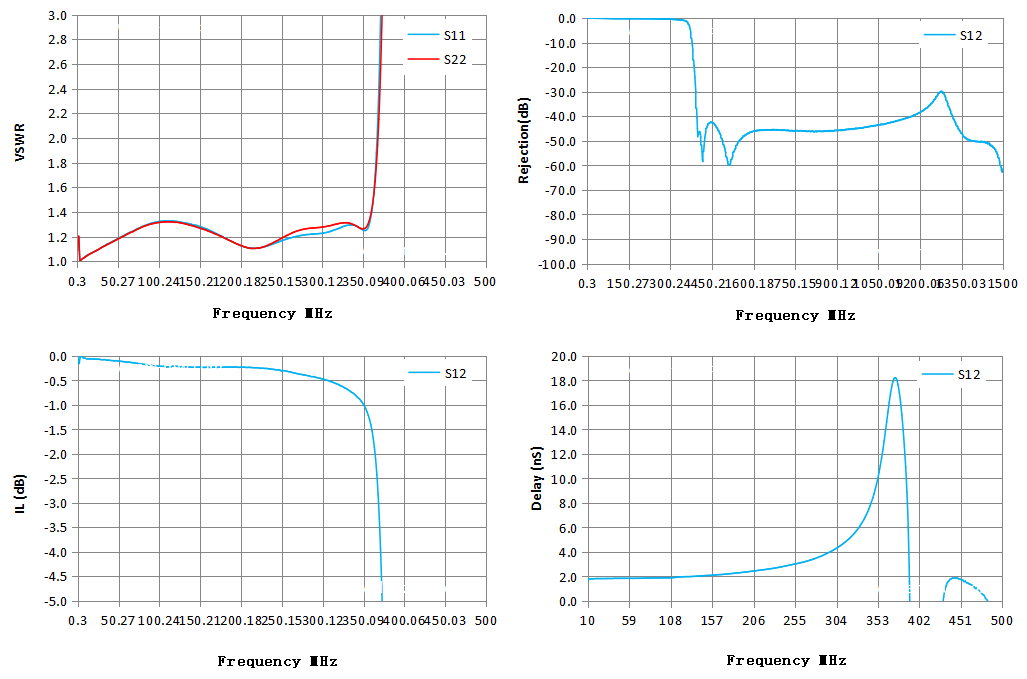

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.08 | 1.09 | 0.10 | 0.10 | 28.90 |
| 36.00 | 1.13 | 1.13 | -0.08 | -0.08 | 1.83 |
| 72.00 | 1.25 | 1.25 | -0.14 | -0.14 | 1.85 |
| 107.00 | 1.33 | 1.32 | -0.21 | -0.21 | 1.89 |
| 143.00 | 1.29 | 1.28 | -0.23 | -0.23 | 2.05 |
| 179.00 | 1.20 | 1.19 | -0.23 | -0.23 | 2.23 |
| 214.00 | 1.11 | 1.10 | -0.24 | -0.24 | 2.51 |
| 250.00 | 1.16 | 1.18 | -0.30 | -0.30 | 2.94 |
| 286.00 | 1.22 | 1.27 | -0.42 | -0.42 | 3.64 |
| 322.00 | 1.27 | 1.31 | -0.60 | -0.60 | 5.25 |
| 357.00 | 1.27 | 1.30 | -1.21 | -1.21 | 11.05 |
| 393.00 | 18.41 | 12.46 | -29.84 | -29.84 | -5.33 |
| 429.00 | 47.02 | 42.01 | -46.54 | -46.54 | -2.43 |
| 464.00 | 60.71 | 60.10 | -43.92 | -43.92 | 1.32 |
| 500.00 | 70.48 | 64.64 | -54.69 | -54.69 | -5.32 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
