通带频率DC~38MHz, 带外抑制55-700MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 38 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | dB | ||||
| 带外抑制 | 55-700 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

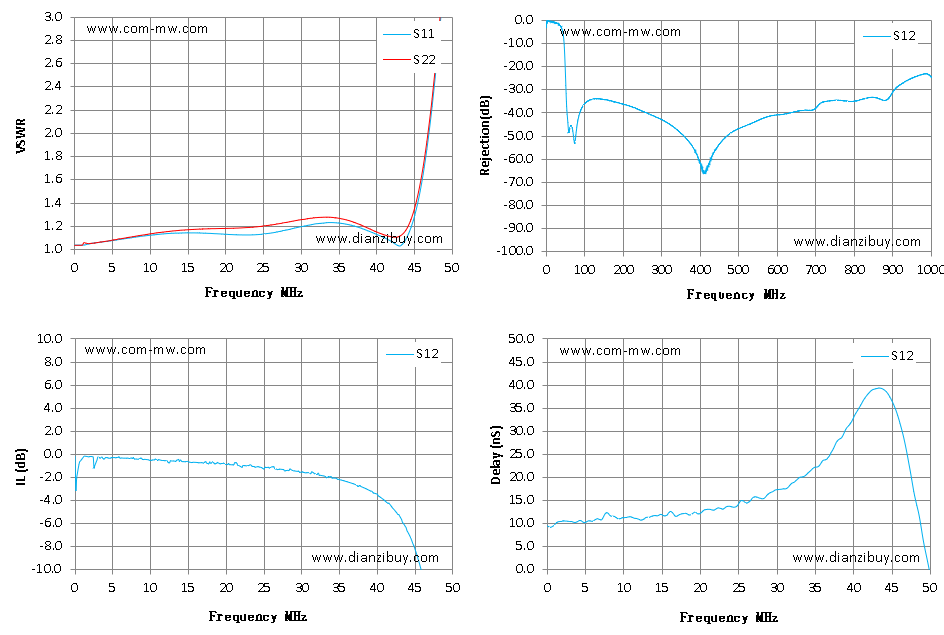

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.04 | 1.04 | -0.19 | -0.19 | 9.51 |
| 7 | 1.1 | 1.1 | -0.33 | -0.33 | 10.86 |
| 14 | 1.14 | 1.17 | -0.5 | -0.5 | 11.73 |
| 21 | 1.13 | 1.18 | -0.92 | -0.92 | 13.1 |
| 29 | 1.18 | 1.25 | -1.43 | -1.43 | 16.53 |
| 36 | 1.22 | 1.26 | -2.36 | -2.36 | 23.58 |
| 43 | 1.03 | 1.11 | -5.31 | -5.31 | 39.24 |
| 50 | 4.18 | 4.28 | -26.16 | -26.16 | -0.67 |
| 57 | 12.08 | 12.42 | -47.11 | -47.11 | -42.69 |
| 64 | 23.55 | 24.22 | -45.37 | -45.37 | -14.49 |
| 71 | 39.2 | 40.47 | -50.97 | -50.97 | -27.81 |
| 79 | 65.47 | 68.2 | -46.11 | -46.11 | -14.77 |
| 86 | 97.16 | 102.87 | -40.37 | -40.37 | -0.43 |
| 93 | 137.54 | 155.93 | -37.51 | -37.51 | 1.09 |
| 100 | 176.51 | 226.58 | -35.9 | -35.9 | 1.32 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
