通带频率DC~380MHz, 带外抑制500-1500MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 380 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 500-1500 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

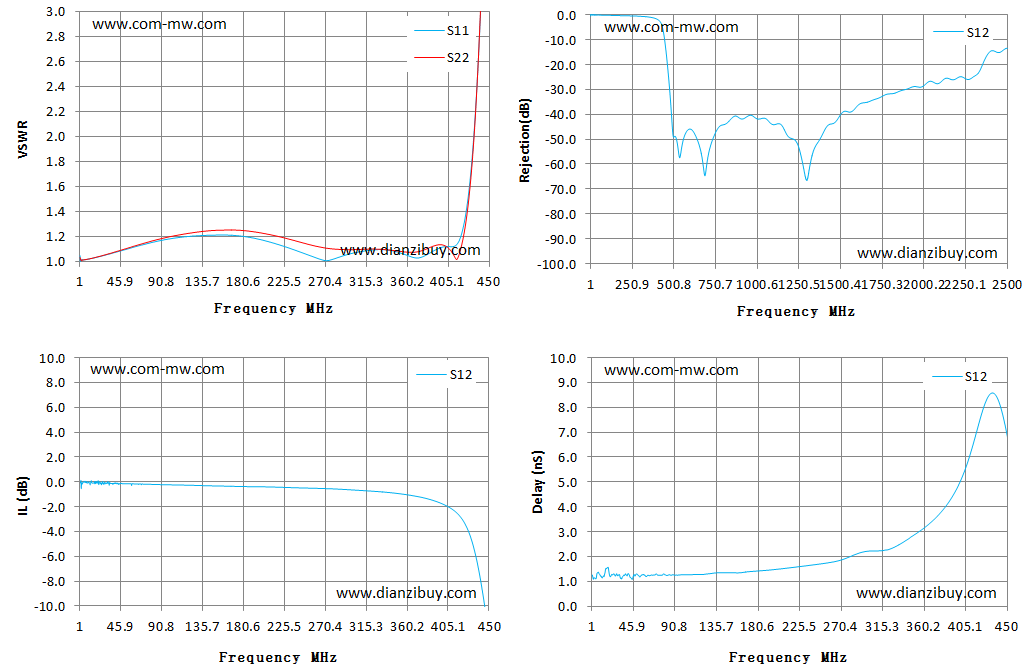

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.05 | 1.04 | -0.17 | -0.17 | 1.26 |
| 72 | 1.14 | 1.15 | -0.19 | -0.19 | 1.24 |
| 144 | 1.21 | 1.25 | -0.32 | -0.32 | 1.34 |
| 215 | 1.15 | 1.21 | -0.42 | -0.42 | 1.55 |
| 286 | 1.04 | 1.1 | -0.59 | -0.59 | 2.08 |
| 358 | 1.06 | 1.08 | -1.01 | -1.01 | 3.08 |
| 429 | 1.63 | 1.58 | -4.23 | -4.23 | 8.39 |
| 501 | 18.79 | 23.35 | -49.12 | -49.12 | -10.97 |
| 572 | 43.42 | 70.25 | -47.52 | -47.52 | -0.46 |
| 643 | 67.16 | 222.69 | -50.52 | -50.52 | 0.01 |
| 715 | 100.48 | 3520.6 | -54.03 | -54.03 | -0.95 |
| 786 | 126.45 | 827.36 | -44.38 | -44.38 | 0.56 |
| 857 | 139.09 | 339.78 | -41.03 | -41.03 | 0.05 |
| 929 | 152.21 | 203.9 | -41.4 | -41.4 | -0.38 |
| 1000 | 163.61 | 217.57 | -41.82 | -41.82 | 1.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
