通带频率 DC~40MHz, 46-400MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 40 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 46-400 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

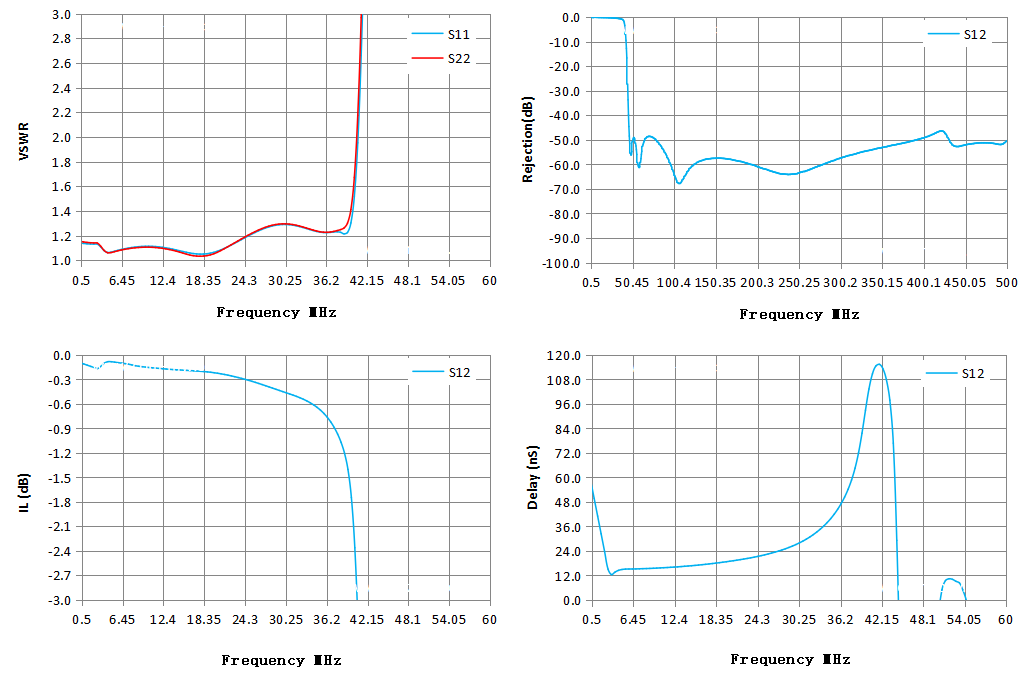

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.00 | 1.14 | 1.15 | -0.11 | -0.11 | 49.73 |
| 5.00 | 1.07 | 1.06 | -0.08 | -0.08 | 14.91 |
| 9.00 | 1.11 | 1.10 | -0.14 | -0.14 | 15.44 |
| 13.00 | 1.10 | 1.09 | -0.17 | -0.17 | 16.20 |
| 18.00 | 1.05 | 1.03 | -0.20 | -0.20 | 17.83 |
| 22.00 | 1.11 | 1.11 | -0.25 | -0.25 | 19.74 |
| 26.00 | 1.22 | 1.23 | -0.34 | -0.34 | 22.51 |
| 30.00 | 1.29 | 1.29 | -0.45 | -0.45 | 27.14 |
| 35.00 | 1.23 | 1.24 | -0.64 | -0.64 | 39.83 |
| 39.00 | 1.21 | 1.26 | -1.20 | -1.20 | 72.05 |
| 43.00 | 6.47 | 7.04 | -12.71 | -12.71 | 107.99 |
| 47.00 | 25.80 | 26.63 | -51.54 | -51.54 | -137.85 |
| 52.00 | 54.34 | 54.14 | -49.07 | -49.07 | 10.37 |
| 56.00 | 82.72 | 78.87 | -57.84 | -57.84 | -58.26 |
| 60.00 | 115.00 | 104.45 | -59.24 | -59.24 | -63.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
