通带频率DC~430MHz, 带外抑制550-1700MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 430 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 550-1700 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

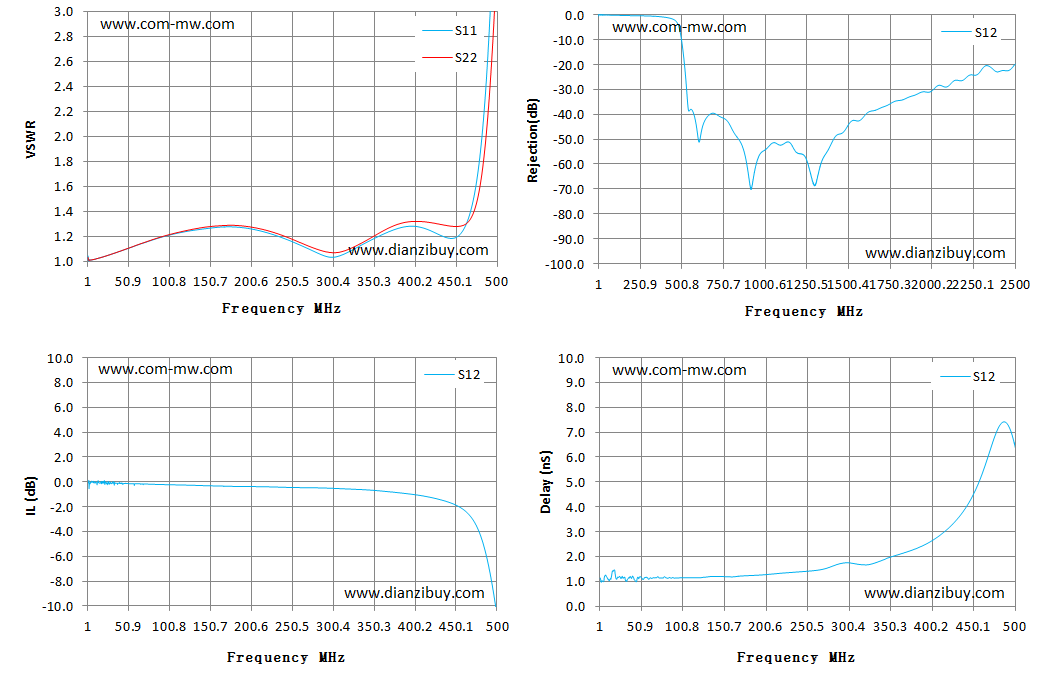

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.05 | 1.04 | -0.17 | -0.17 | 1.13 |
| 72 | 1.16 | 1.16 | -0.18 | -0.18 | 1.13 |
| 144 | 1.27 | 1.28 | -0.31 | -0.31 | 1.2 |
| 215 | 1.24 | 1.26 | -0.39 | -0.39 | 1.32 |
| 286 | 1.06 | 1.09 | -0.49 | -0.49 | 1.68 |
| 358 | 1.21 | 1.24 | -0.73 | -0.73 | 2.06 |
| 429 | 1.22 | 1.3 | -1.4 | -1.4 | 3.45 |
| 501 | 4.55 | 3.55 | -11.13 | -11.13 | 6.29 |
| 572 | 24.31 | 21.2 | -39.81 | -39.81 | -1 |
| 643 | 47.51 | 58.37 | -41.96 | -41.96 | 0.23 |
| 715 | 79.54 | 139.13 | -40.37 | -40.37 | 0.84 |
| 786 | 109.12 | 320.08 | -43.95 | -43.95 | 0.61 |
| 857 | 131.41 | 6369.93 | -51.75 | -51.75 | -0.41 |
| 929 | 156.36 | 412.01 | -65.86 | -65.86 | -7.03 |
| 1000 | 177.58 | 401.15 | -54.3 | -54.3 | 1.07 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
