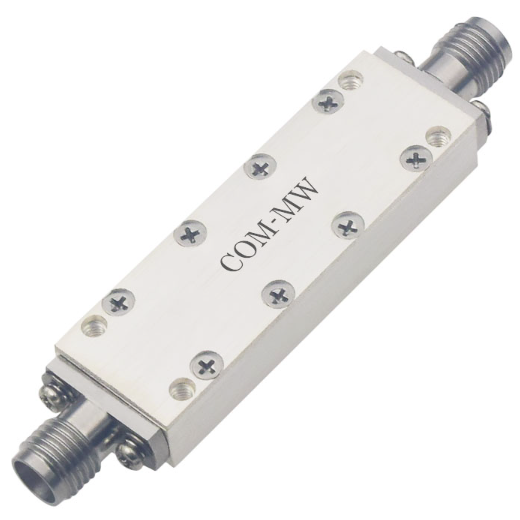

通带频率 DC~450MHz, 1150-1700MHz≥90dB, 550-1150MHz≥55dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 450 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | 1150-1700 | MHz≥ | 90 | dB | ||
| 带外抑制 | 550-1150 | MHz≥ | 55 | dB | ||
| 带外抑制 | 1700-3000 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

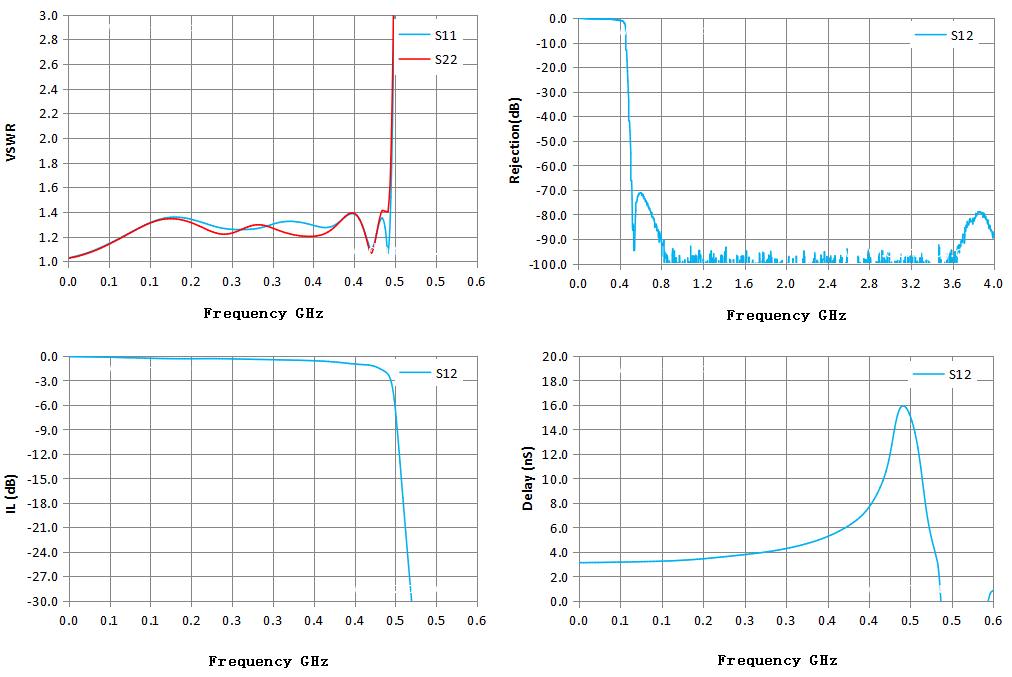

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.03 | 1.02 | -0.07 | -0.07 | 3.13 |
| 0.07 | 1.09 | 1.09 | -0.12 | -0.12 | 3.15 |
| 0.11 | 1.21 | 1.20 | -0.20 | -0.20 | 3.19 |
| 0.15 | 1.32 | 1.32 | -0.29 | -0.29 | 3.26 |
| 0.19 | 1.35 | 1.34 | -0.33 | -0.33 | 3.38 |
| 0.23 | 1.29 | 1.24 | -0.32 | -0.32 | 3.60 |
| 0.27 | 1.26 | 1.25 | -0.37 | -0.37 | 3.85 |
| 0.32 | 1.30 | 1.27 | -0.45 | -0.45 | 4.29 |
| 0.36 | 1.31 | 1.20 | -0.53 | -0.53 | 4.91 |
| 0.40 | 1.28 | 1.25 | -0.70 | -0.70 | 5.97 |
| 0.44 | 1.34 | 1.34 | -1.03 | -1.03 | 8.32 |
| 0.48 | 1.07 | 1.40 | -2.33 | -2.33 | 15.94 |
| 0.52 | 28.81 | 32.81 | -37.83 | -37.83 | 4.81 |
| 0.56 | 50.66 | 58.15 | -84.05 | -84.05 | -20.40 |
| 0.60 | 62.18 | 71.98 | -72.87 | -72.87 | 0.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
