通带频率 DC~450MHz, 530-1450MHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 450 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 530-1450 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

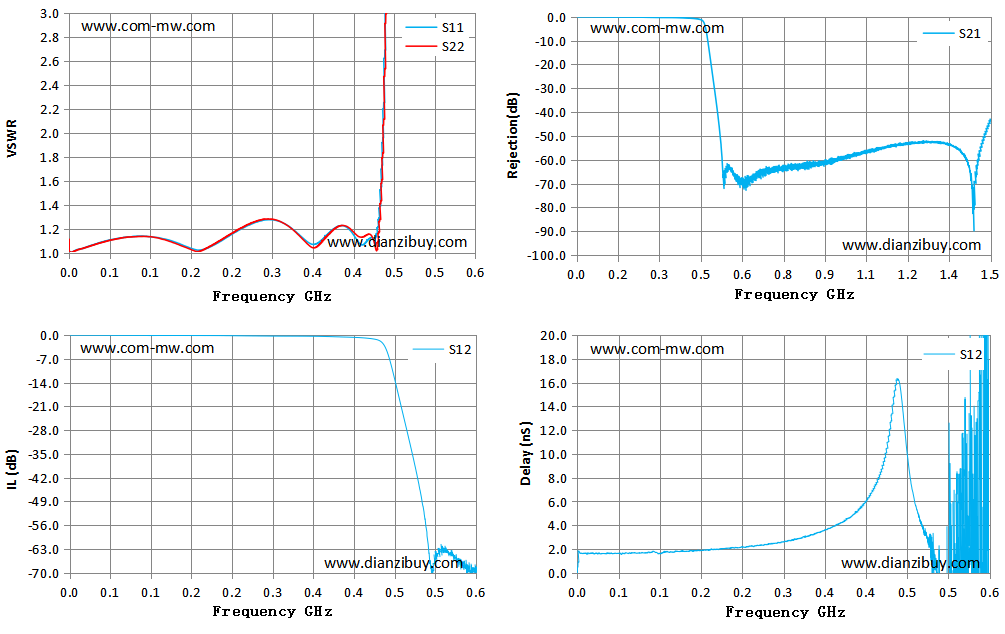

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.10 | 1.11 | -0.09 | -2.14 |
| 0.04 | 1.07 | 1.07 | -0.05 | 1.67 |
| 0.09 | 1.13 | 1.13 | -0.10 | 1.66 |
| 0.13 | 1.13 | 1.13 | -0.13 | 1.75 |
| 0.17 | 1.06 | 1.05 | -0.13 | 1.81 |
| 0.22 | 1.08 | 1.09 | -0.16 | 2.09 |
| 0.26 | 1.22 | 1.22 | -0.24 | 2.29 |
| 0.30 | 1.28 | 1.28 | -0.31 | 2.59 |
| 0.34 | 1.15 | 1.15 | -0.34 | 3.21 |
| 0.39 | 1.20 | 1.19 | -0.49 | 4.42 |
| 0.43 | 1.07 | 1.13 | -0.77 | 6.88 |
| 0.47 | 3.97 | 3.78 | -5.30 | 15.75 |
| 0.51 | 43.40 | 46.68 | -38.31 | 2.81 |
| 0.56 | 82.05 | 88.50 | -64.99 | 5.32 |
| 0.60 | 91.07 | 98.59 | -68.41 | -3.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
