通带频率DC~50MHz, 带外抑制75-750MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 50 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | 75-750 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

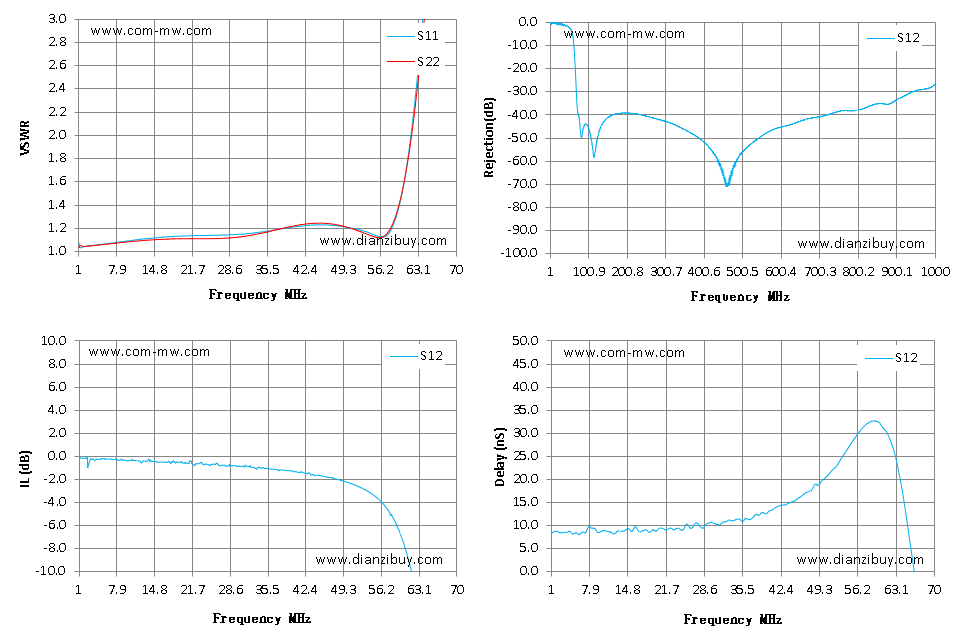

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 1.08 | 1.03 | -0.29 | -0.29 | 8.27 |
| 10 | 1.09 | 1.08 | -0.41 | -0.41 | 8.77 |
| 18 | 1.13 | 1.11 | -0.53 | -0.53 | 9.09 |
| 27 | 1.14 | 1.11 | -0.85 | -0.85 | 10.57 |
| 35 | 1.17 | 1.16 | -1.05 | -1.05 | 11.34 |
| 44 | 1.23 | 1.24 | -1.67 | -1.67 | 14.95 |
| 52 | 1.19 | 1.18 | -2.61 | -2.61 | 22.4 |
| 61 | 1.74 | 1.73 | -8.61 | -8.61 | 30.85 |
| 69 | 6.53 | 5.86 | -32.81 | -32.81 | -14.53 |
| 78 | 15.46 | 13.25 | -45.17 | -45.17 | -27.29 |
| 86 | 27.19 | 22.62 | -46.06 | -46.06 | -16.52 |
| 95 | 45.18 | 37.57 | -44.14 | -44.14 | 0.33 |
| 103 | 63.77 | 55.36 | -47.43 | -47.43 | -2.21 |
| 112 | 84.22 | 80.71 | -56.57 | -56.57 | -26.57 |
| 120 | 101.52 | 111.29 | -52.66 | -52.66 | -14.56 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
