通带频率 DC~500MHz, 580-2200MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 500 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 580-2200 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |

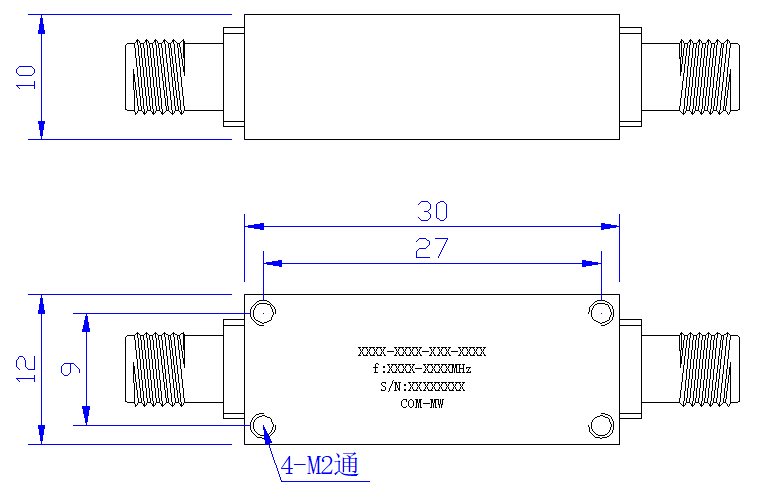

| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

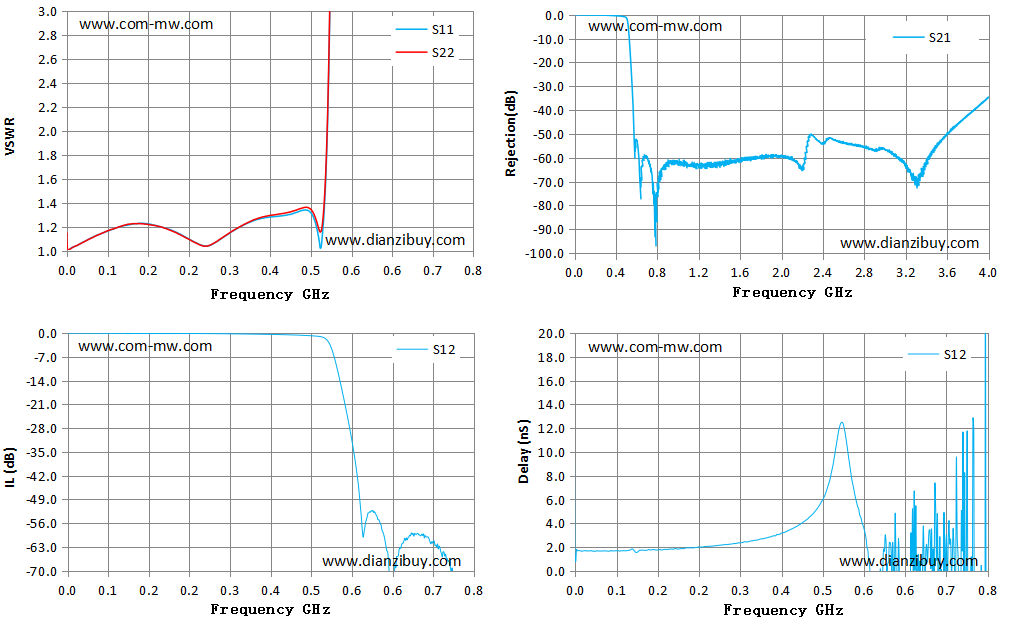

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.02 | 1.03 | -0.05 | 29.83 |
| 0.06 | 1.13 | 1.13 | -0.07 | 1.68 |
| 0.12 | 1.21 | 1.22 | -0.16 | 1.58 |
| 0.17 | 1.22 | 1.21 | -0.15 | 1.75 |
| 0.23 | 1.13 | 1.12 | -0.16 | 1.93 |
| 0.29 | 1.06 | 1.06 | -0.19 | 2.19 |
| 0.34 | 1.19 | 1.20 | -0.27 | 2.48 |
| 0.40 | 1.28 | 1.29 | -0.41 | 3.08 |
| 0.46 | 1.33 | 1.35 | -0.65 | 4.68 |
| 0.52 | 3.12 | 3.22 | -3.85 | 12.49 |
| 0.57 | 37.28 | 41.27 | -40.70 | 0.89 |
| 0.63 | 57.78 | 61.60 | -64.13 | 0.36 |
| 0.69 | 62.74 | 64.57 | -59.01 | 0.19 |
| 0.74 | 64.20 | 62.92 | -64.45 | 9.54 |
| 0.80 | 64.32 | 58.16 | -74.74 | -6.60 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
