通带频率 DC~512MHz, 带外抑制 630-1800MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 512 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 630-1800 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

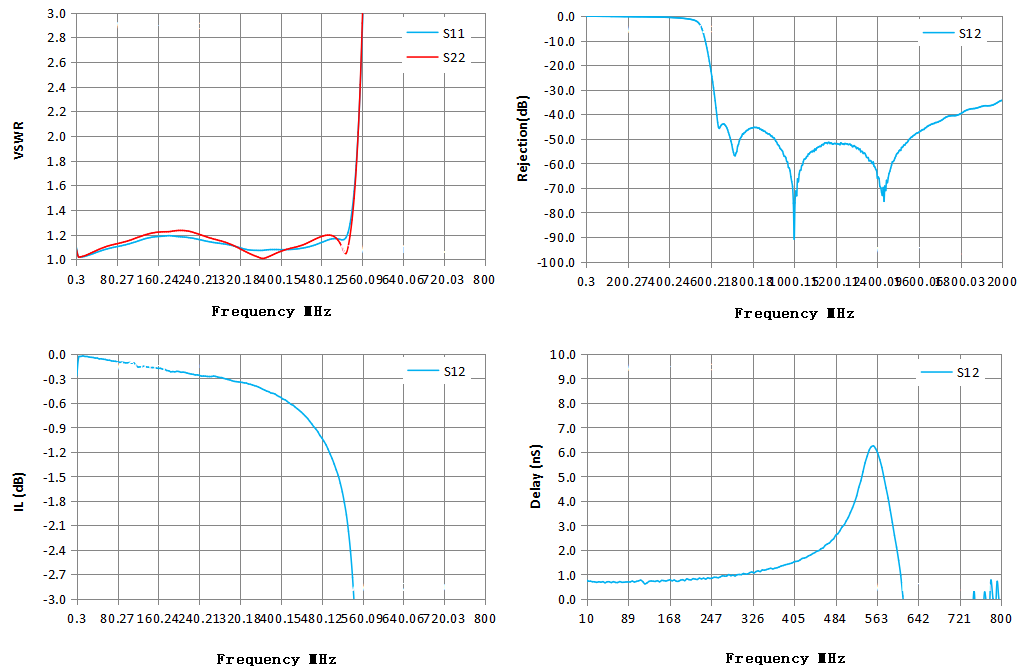

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.09 | 1.08 | -0.27 | -0.27 | 36.71 |
| 57.00 | 1.08 | 1.10 | -0.07 | -0.07 | 0.67 |
| 115.00 | 1.14 | 1.16 | -0.11 | -0.11 | 0.77 |
| 172.00 | 1.19 | 1.22 | -0.19 | -0.19 | 0.78 |
| 229.00 | 1.17 | 1.22 | -0.25 | -0.25 | 0.82 |
| 286.00 | 1.13 | 1.15 | -0.29 | -0.29 | 0.95 |
| 343.00 | 1.07 | 1.04 | -0.37 | -0.37 | 1.12 |
| 400.00 | 1.08 | 1.06 | -0.52 | -0.52 | 1.44 |
| 457.00 | 1.10 | 1.14 | -0.82 | -0.82 | 2.05 |
| 514.00 | 1.17 | 1.16 | -1.49 | -1.49 | 3.53 |
| 572.00 | 4.03 | 4.28 | -8.46 | -8.46 | 5.69 |
| 629.00 | 16.74 | 25.21 | -40.35 | -40.35 | -8.39 |
| 686.00 | 27.28 | 62.11 | -47.45 | -47.45 | -0.09 |
| 743.00 | 35.34 | 107.99 | -50.03 | -50.03 | -1.77 |
| 800.00 | 45.48 | 255.96 | -45.57 | -45.57 | -0.13 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
提供技术要求，工程师 1 个工作日内响应。
